引言

想象一下，你要解决一个非常复杂的问题，你有两种选择：

1. 雇佣一个“通才”：这个通才什么都懂一点，但可能没有哪个领域是顶尖的。他需要学习所有领域的知识，这让他变得非常“庞大”和“昂贵”。
2. 雇佣一个“专家团队”：这个团队里有多个专家，比如物理专家、化学专家、生物专家等。每个专家只精通自己的领域

现在，来了一个新问题。你不会让所有专家都去解决这个问题，这样太浪费资源了。你会先让一个“接待员/调度员”来判断这个问题属于哪个领域，然后把问题交给对应的一两个专家去解决。

在大型语言模型（LLM）中，这个思想就是 MoE：

• “通才”：对应一个标准的、巨大的前馈神经网络（Feed-Forward Network, FFN）。模型越大，参数越多，效果可能越好，但每次计算（处理一个词）都需要动用所有参数，计算成本极高。
• “专家团队”：这就是 MoE 层。它由两部分组成：
  • 多个专家（Experts）：每个专家本身就是一个小型的 FFN。它们就是团队里的“物理专家”、“化学专家”。
  • 门控网络（Gating Network / Router）：它就是那个“接待员/调度员”。它的作用是判断当前输入（比如一个词/token）应该由哪些专家来处理。

MoE 的核心优势：对于每个输入 token，我们只激活少数几个专家（比如从64个专家里选2个），而不是动用所有专家。这样一来，模型的总参数量可以非常大（因为有很多专家），但实际计算量却很小。这就实现了 “用更少的计算量，驱动更大的模型” 的目标。

混合专家模型（MoE）

MoE 的数学推导

1. 门控网络（Gating Network）的决策：门控网络是一个简单的线性层，后面跟着一个 $Softmax$ 函数，它的作用是为了每个专家生成一个“权重”或“分数”。具体的计算为 $S=Softmax(x\cdot W_g)$ ，其中 $x$ 为输入 token， $W_g$ 为门控网络的权重矩阵，通过 softmax 操作转换为概率分布， $S$ 是一个向量， $S_i$ 代表门控网络第 $i$ 个专家处理 $x$ 的合适程度。
2. 选择专家（Top-K Routing）：我们不会把 $x$ 发给所有专家，实践中，我们只选择分数最高的 k 个专家，这个操作称为 Tok-K Routing。
3. 专家计算：每个专家 $E_i$ 本身就是一个标准的 FFN，FFN 通常包含两个线性层和一个激活函数： $E_i(x)=act\mathrm{\_}func(x\ast W{1}_1)\ast W{2}_i$ ，其中 $W{1}_i$ 和 $W{2}_i$ 是第 i 个专家独有的权重矩阵。
4. 聚合专家输出：最后我们将被选中的 k 个专家的输出，按照门控网络给出的分数进行加权求和，得到最终的输出 $y$ ： $y=\sum (S_i\ast E_i(x))$ ，其中 i 是被选中的 Top-K 专家的索引。

对于一个输入 $x$ ，MoE 的计算流程是 $y=MoE(x)=\sum (S_i\ast E_i(x))$ 。

那么，对于 MoE 的反向传播来说，反向传播的起点是 $dOt$ ，即损失函数对最终输出 $Ot$ 的梯度，这个梯度由模型的下一层计算并传递回来。

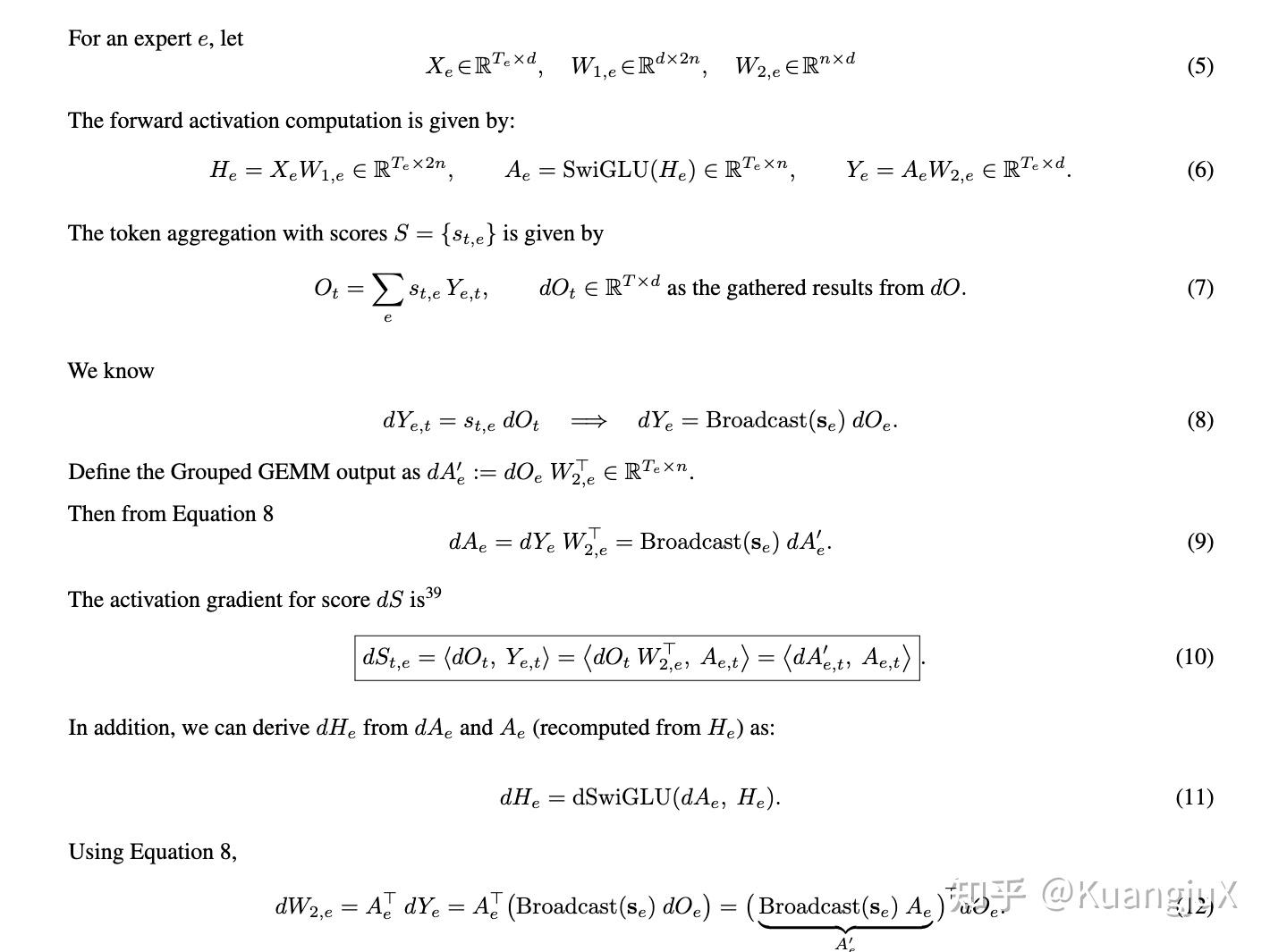

MoE 的反向传播公式

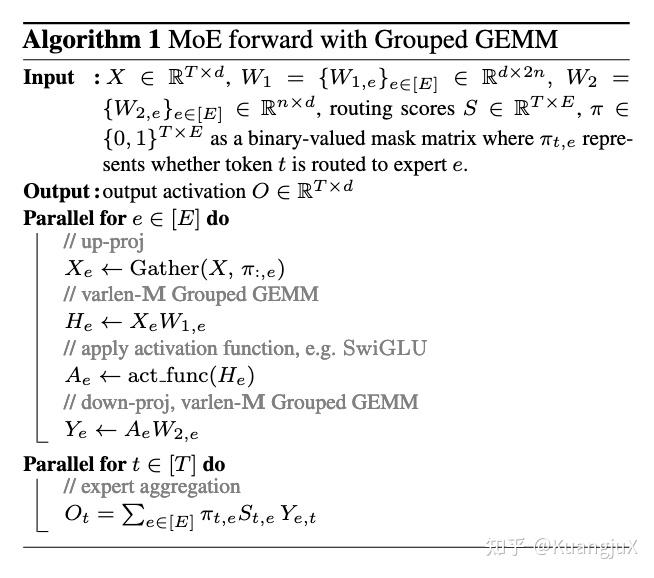

MoE forward with Grouped GEMM

MoE forward with Grouped GEMM

上面的代码是 MoE 在工程中的一种优化，它处理的不是单个 token $x$ ，而是一个批次的 $T$ 个 token。对于输入：

• $X\in {\mathbb{R}}^{(T\times d)}$ ：其中 T 是序列长度，d 是每个 token 的维度。
• $W_1\in \{W_{1,e}{\}}_{e\in [E]}\in {\mathbb{R}}^{d\times 2n}$ ：所有专家的第一个线性层的权重集合，E 是专家总数，每个专家 e 都有一个自己的 权重矩阵 $W_{1,e}$ ，维度是 $d\times 2n$ 。
• $W_2\in \{W_{2,e}{\}}_{e\in [E]}\in {\mathbb{R}}^{n\times d}$ ：所有专家的第二个线性层的权重集合，每个专家 e 都有一个自己的 权重矩阵 $W_{2,e}$ ，维度是 $n\times d$ 。
• $S\in {\mathbb{R}}^{(T\times E)}$ ：门控网络为 T 个 token 计算出的 E 个专家的分数矩阵， $S_{t,e}$ 表示第 t 个 token 对第 e 个专家的分数。
• $\pi \in \{0,1{\}}^{T\times E}$ ：这是一个二进制掩码，它是 Top-K 选择的结果，如果 ${\pi }_{t,e}=1$ 表示第 t 个 token 被路由到了第 e 个专家，反之则没有。

输出： $O\in {\mathbb{R}}^{(T\times d)}$

上面的伪代码中对每个专家 e 进行并行处理：

1. 首先， $\pi :,e$ 是掩码矩阵的第 e 列，这意味着这一列标记了所有应该发送到专家 e 的 token；Gather 操作根据 $\pi :,e$ 这个指令，从原始输入 X 中把所有被路由到专家 e 中的 token 拿出来，堆叠成一个新的矩阵 $X_e$ ，由于不用专家收到的 token 数量是不同的，因此 $X_e$ 是一个可变长度的矩阵。
2. 第二步，通过执行一个 varlen-M Grouped GEMM 用来执行一个可变维度的矩阵乘。
3. 第三步，对中间结果 $H_e$ 应用激活函数，例如 SwiGLU 或者 ReLU，这是一个逐元素的操作。
4. 第四步，针对 FFN 的第二次矩阵乘法，依然通过 varlen-M Grouped GEMM 进行执行。
5. 最终，通过对 T 维度进行并行聚合， $Y_e$ 是专家 e 的输出矩阵， $Y_{e,t}$ 指的是 $Y_e$ 中对应原始 token t 的那一行输出。在实现中，由于 Gather 打乱了 token 顺序，所以需要一个对应的 Scatter 操作，将 $Y_e$ 的结果根据原始索引放回到正确的位置上，并与权重 $S_{t,e}$ 相乘，然后累加起来，这个公式描述的是 Scatter 操作的最终数学效果。另外， ${\pi }_{t,e}$ 如果 token t 没有被路由到专家 e，这个值是 0，因此整个项就变成了 0。

MoE 计算成本分析

以 up-projection 为例

1. 浮点数运算次数：矩阵乘法 $A(m,k)\ast B(k,n)$ 的 FLOPs 大约是 $2\ast m\ast k\ast n$ ，因此 $X_e\ast W_{1,e}$ 的 FLOPs 为 $2\ast T_e\ast d\ast 2n$ 。
2. 内存传输字节数（IO）：读取输入 $X_e$ ，字节数是 $T_e\ast d\ast 2$ ，读取权重 $W_{1,e}$ ，字节数是 $d\ast 2n\ast 2$ ，写入输出 $T_e\ast 2n\ast 2$

最终计算出 MoE 流程总的浮点数运算次数为 $2T_e\cdot 2n\cdot d+2T_{e}nd$ ，总内存传输字节数为 $4T_{e}n+6nd+4T_{e}d$ ，最终计算出计算强度（FLOPs/IO) 为 ：

$\frac{2T_e\cdot 2n\cdot d+2T_{e}nd}{4T_{e}n+6nd+4T_{e}d}$

现在可以引入两个重要的参数：

• 激活率(Activation Ratio)： $\rho =\frac{K}{E}$ ，K 表示每个 token 激活的专家数，E 是总专家数，它代表了计算的稀疏程度， $\rho$ 越小，计算越稀疏
• 粒度(Granularity)： $G=\frac{d}{n}$ ，d 是模型主维度，n 是专家 FFN 的中间维度，G 越大，意味着相比于主维度 d，专家的中间层 n 越小，这被称为**细粒度（fine-grained）**MoE，即每个专家更“瘦”一些。

最终计算强度可以被化简为：

$\frac{3}{\frac{2+2G}{d}+\frac{3}{T\rho }}$ ，这意味着：

1. 增加粒度 (increasing G): G 变大，意味着专家变“瘦” (n 变小)。虽然分子也变大，但分母中 d 是固定的，而 n 变小导致 IO 成本中与 n 相关的项（ $4T_{e}n$ ， $6nd$ ）相对于 FLOPs 下降得更快。最终结果是算术强度下降。
2. 增加稀疏度 (decreasing ρ): ρ 变小，意味着每个专家处理的 token 数量 $T_e$ 变少。这导致分母中的 $\frac{3}{T\rho }$ 项急剧增大，从而使算术强度下降。

SonicMoE: Accelerating MoE with IO and Tile-aware Optimizations

最近的一篇新论文 SonicMoE1 提出了几个重要的观察：

1. 细粒度 MoE 需要更大的激活内存，因为激活大小通常与激活的专家数量呈线性关系。
2. 由于专家数量细化，计算强度降低，但是 IO 成本增加。
3. 对于高度稀疏的 MoE 模型，Grouped GEMM 的分块量化效应会导致计算资源浪费，细粒度和高稀疏性都使得 MoE 更趋向于内存密集型。

SonicMoE 希望通过实现一个 hardware/model co-design 的算子解决这个问题：

1. 在不增加 FLOPs 的情况下，以尽可能小的激活内存占用实现 MoE 训练。
2. 通过 IO 和计算的 overlap 实现高计算吞吐量。
3. 消除 Sparse MoE 中 浪费的 FLOPs。

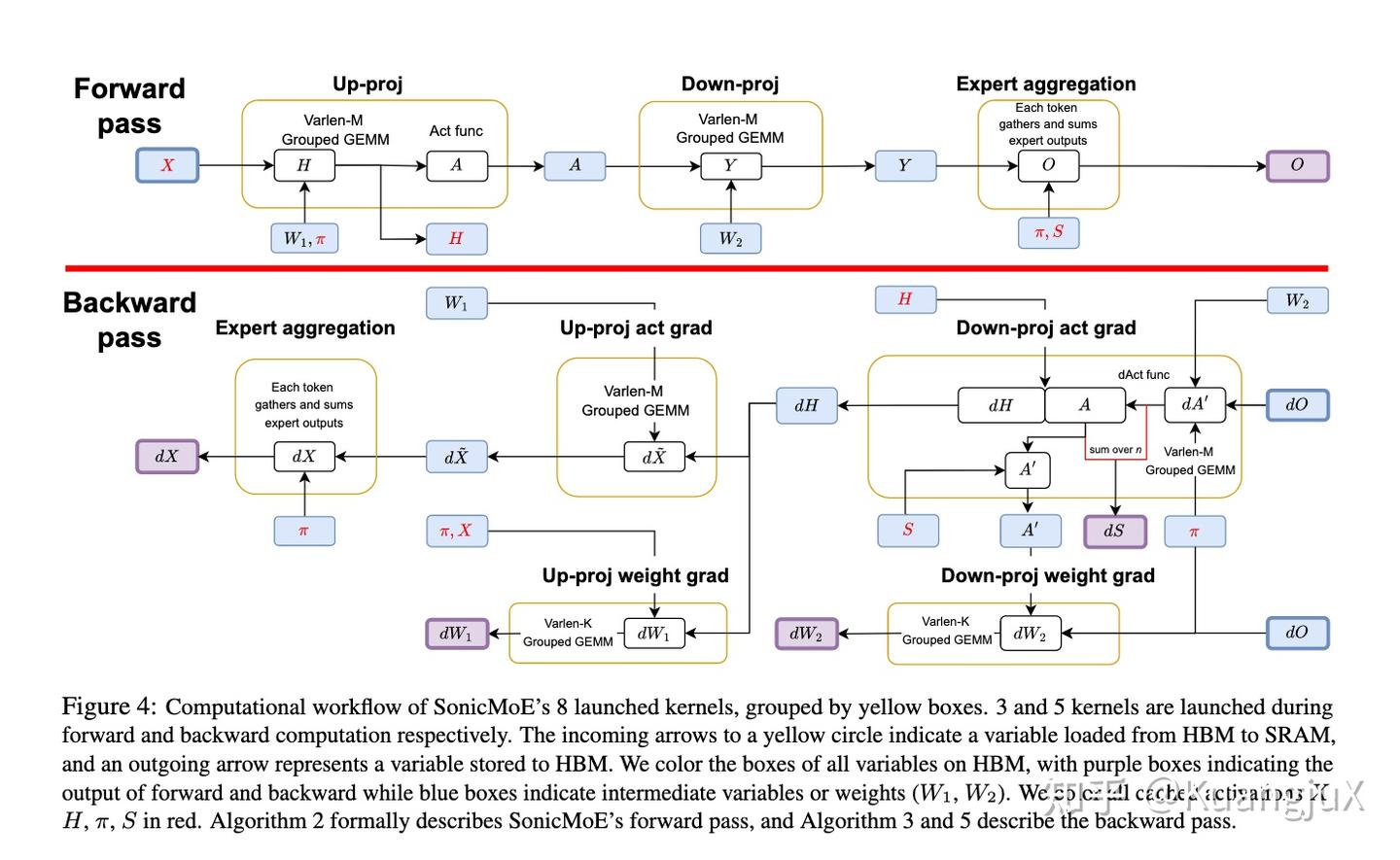

SonicMoE 中启动的 8 个 kernel 的计算流程

针对 SonicMoE 以上的几个观察，SonicMoE 设计了一系列 Kernel 用来解决这些问题，这些 Kernel 的 overview 如上所示。

为了解决 MoE 训练时，因专家数量增多造成的激活内存爆炸的问题，SonicMoE 经过一系列精巧的设计，成功地将激活内存的占用与专家粒度节藕，使其达到理论上的最优水平。

MoE 的总的 FLOPs 为 $(6+12)\ast T\ast n\ast K\ast d$ ，为了保持总计算量不变，这意味着 n * K 必须是常数，也就是说，如果想增加专家数量，就必须减少每个专家的容量。

在标准的 MoE 实现中，反向传播需要用到前向传播时的一些中间结果，也就是激活，其中一些关键激活的尺寸为 $T\ast K\ast d$ ，当为了模型性能去增加 K 时，内存占用就会线性增长，因此应当想办法避免缓存这些激活。

SonicMoE 通过三个关键的技术来解决这个问题：

1. 识别并避免缓存巨型激活：SonicMoE 在反向传播中，不依赖于存储在 HBM 的 $X_e$ 和 $Y$ 。
2. 通过 Operator Fusion 消除中间产物：将 HBM load 和 Gather 融合成一个 Kernel，这样在计算 $X_e$ 的时候可以直接从 $X$ 的位置读取数据，而不在内存中显式构建 $X_e$ 。
3. 数学等价替换，绕开依赖：由于 dS 和 dH 需要依赖 Y，但 SonicMoE 决定不存储 Y，而是用过一部分重计算来绕开依赖。

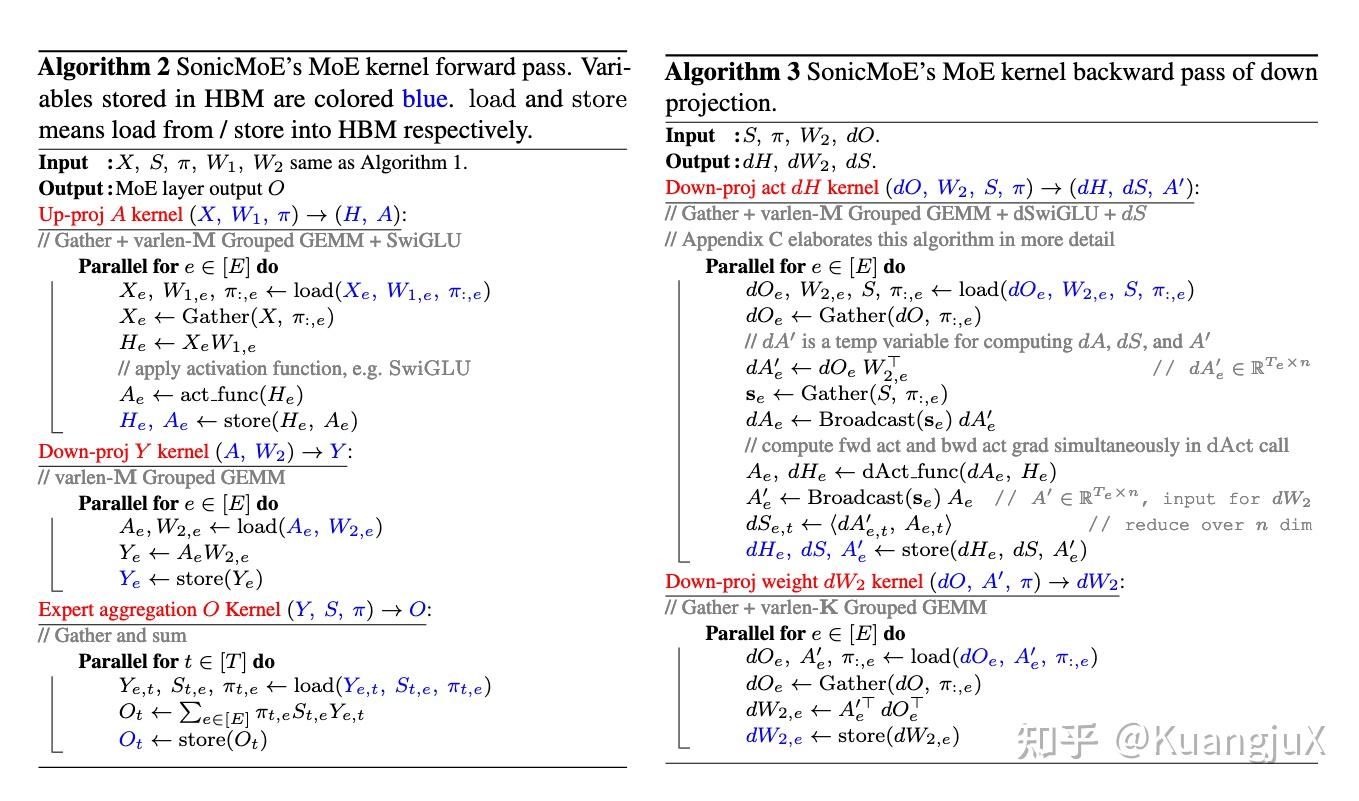

SonicMoE 中的前向传播和反向传播算法

算子融合

在 SonicMoE 中主要做了两个操作融合的技术：

1. 将 Gather 与 HBM Load 融合在一起
2. 将 SwiGLU 激活函数与 GEMM 中的 Epilogue 融合在一起

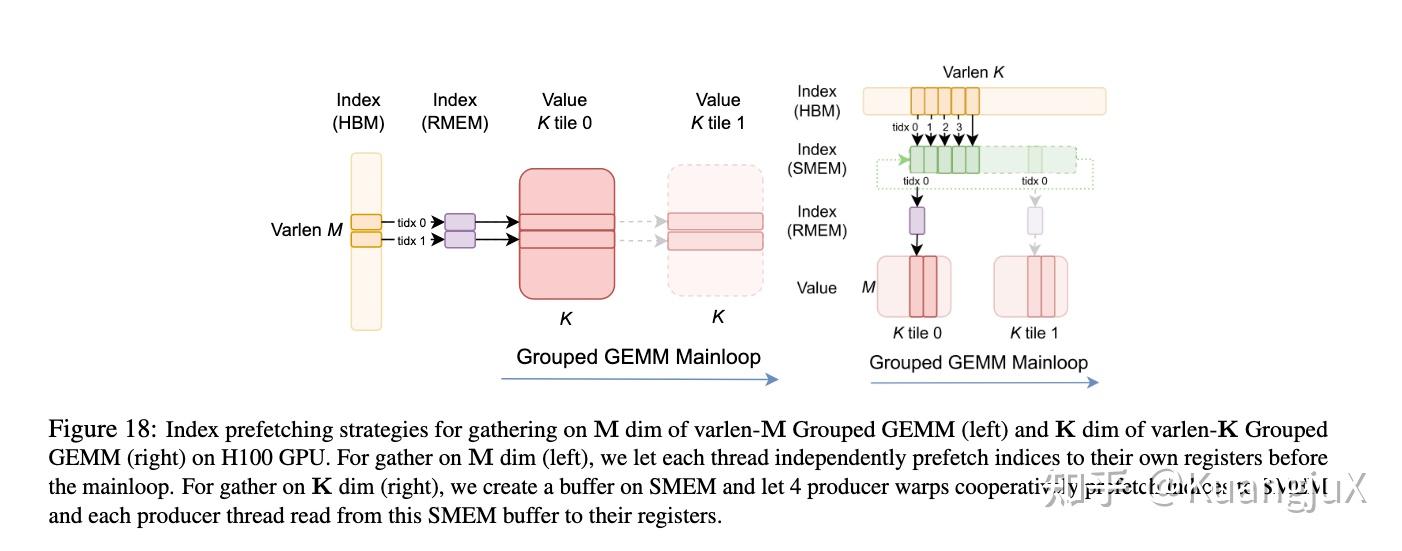

针对 Gather 融合，SonicMoE 通过 cp.async 指令将通过 Token Index 获取到的内容异步加载到 SMEM 中，随后可以做后续的操作。 SonicMoE 的 Grouped GEMM 接受 contiguously-packed 的输入或者非连续输入，对于后一种情况将输入 gather 的操作与从 GMEM 到 SMEM 的输入加载操作融合到一起对它们进行批量处理，并在 Tensor Core 上执行 GEMM。这包括 1) 获取每个专家的 Token Index 2) 使用这些 Token Index 通过 cp.async 收集激活值。对于第二步通过 prefetch 以及 producer 的协同获取来优化同步索引获取，下图展示了这一过程。

针对 Epilogue 融合，SonicMoE 选择在前向传播的时候在 GEMM Epilogue 后还在寄存器的时候直接做 SwiGLU 计算。同时，SonicMoE 一个更具创新的融合方案是将方向传播时候需要计算的三个关键梯度 dH，dS，dSwiGLU 全部融合到一个 Kernel 内部。 在之前的工作，例如 ScatterMoE2 以及 MoMoE3 等使用 dS = <dO, Y> 来计算 dS，而 SonicMoE 通过计算 dS = <dA, A'> 这个路径，这两个在数学中是等价的，但不需要再去存储 Y 在 HBM 中。

计算与 IO 的重叠优化

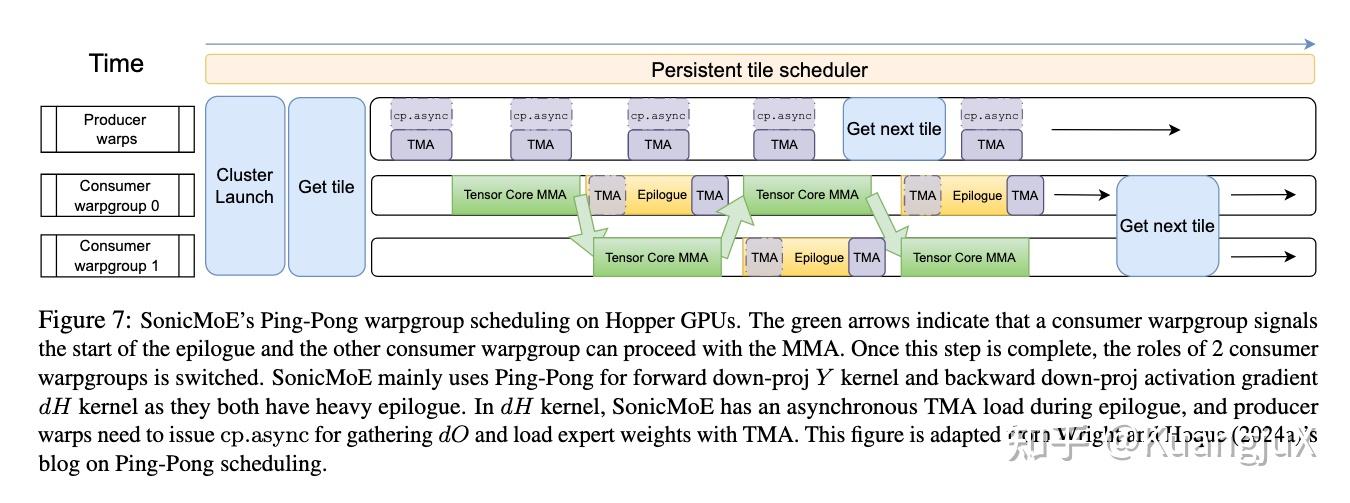

在 Hopper GPUs 上的 PingPong warpgroup 调度

SonicMoE 通过 Hopper 上面的 PingPong 机制来掩盖 MMA 计算延迟，具体来说：

• 计算 dH Epilogue 时候的 TMA load：在计算 dH kernel 的尾声， 我们需要加载 H 来计算 dH。在消费者中创建了一个专门的流水线用来异步加载 H，使其与 Epilogue 中的其他操作并行执行，上图中消费者中的 TMA 操作就展示了这个过程。
• 在前向 Y 计算与反向 $\tilde{X}$ 的时候的 TMA store：在 ScatterMoE 和 MoMoE 中都将 Scatter 与 HBM store 融合到了一起，而 SonicMoE 选择先用 TMA 将结果连续地存储到一个 HBM 的临时区域，然后再启动一个独立的 Kernel 来完成最终的 Scatter 操作。这是由于融合 Scatter-Store 需要进行复杂的地址计算，而在 Hopper 上这个存储指令是同步的，这是由于在 Hopper 架构中 TMA 操作只能处理结构化的 block 传输而无法处理分散的逐点写入（尽管 BlackWell GPU 中提供了异步的 st.async.release.global 指令，但重复的索引获取仍然会使 scatter 成为一个不太好的选择）。因此，这意味着必须等待数据完全写回才能开启下一次 MMA 计算，这会打破 PingPong 的节奏，因此尽管增加了了一个 Kernel，但由于避免了对主 GEMM 的阻塞，总的吞吐量反而会更高。

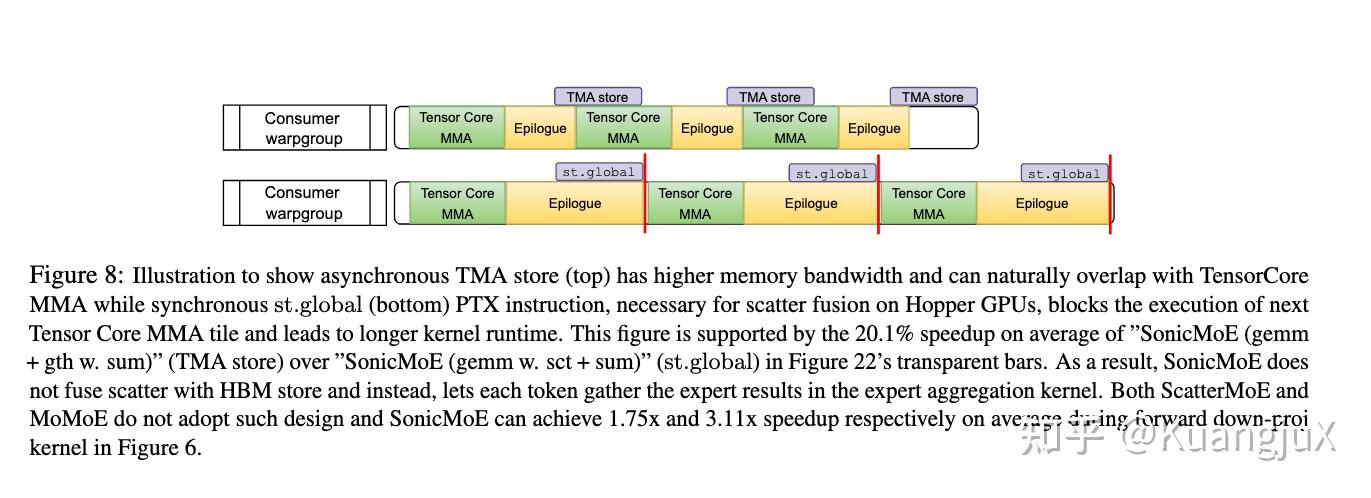

该图展示了异步 TMA 存储具有更高的内存带宽，并且可以自然地与 TensorCore MMA 操作重叠，而同步的 st.global 指令会阻塞下一个 TensorCore MMA 的执行，从而导致内核运行时间更长。

Top-K 排序 Kernel 设计

MoE 需要通过一个 topK 为每个 token t 生成一个包含 E 的分数，然后再从分数里找出匹配度最高的 k 个，SonicMoE 观察发现在现有的 MoE 实现中，直接调用 PyTorch 的 torch.topk 函数，占据了整个路由计算时间的 40%，是一个非常显著的开销。这是由于 torch.topk 是一个通用性的 Kernel，很可能没有对 T 很大但 E 不大的特定场景做优化。

SonicMoE 设计了一个适用于 $E\le 4096$ 以及 $K\le 16$ 配置的内核，这个配置适用于大部分 MoE 的配置。SonicMoE TopK 使用**双调排序（Bitonic Sort）**作为核心算法，同时使用了 1）打包索引以保证排序稳定性 2）利用寄存器和 Warp-Shuffle 来提升内存效率 3）针对小规模排序的特殊优化手段来对 TopK 进行优化。

令牌舍入算法

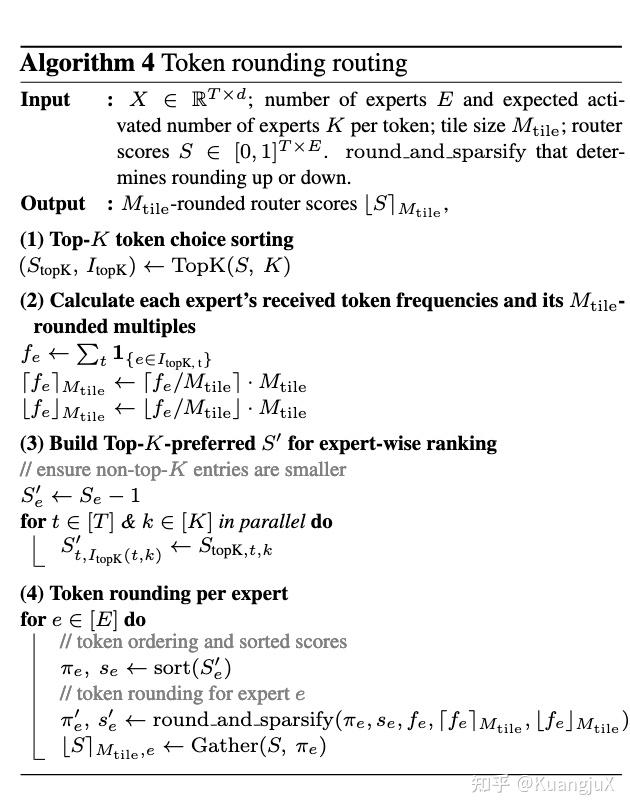

Token rounding routing 算法

SonicMoE 发现，在训练非常稀疏的 MoE 模型的时候，每个专家分配到的 token 数量会变少，由于现代 GPU GEMM 是基于固定的 Tile 来执行的，如果 token 数量无法被 Tile 整除，就需要进行填充，会造成大的计算资源浪费。为了解决这个问题，SonicMoE 通过一种**令牌舍入的算法（Token Rounding Routing）**的算法，主动将分配给每个专家的 Token 数量舍入到最接近 Tile 大小的倍数。

具体来说，SonicMoE 实现了一个两步排序算法：

1. 计算初始分配和候选池：首先执行标准的令牌选择路由，即每个令牌选择得分最高的 K 个专家，这会给每个专家 e 分配一个初始的令牌集合，数量为 $f_e$ 。同时，对于每个专家 e 对所有令牌的路由得分进行排序，创建了一个候选令牌池，其中除了包含算法选中的令牌外，其他可能适合该专家的令牌，并按得分高低排序。
2. 舍入决策与执行：算法需要决定是向上舍入还是向下舍入，默认策略是就近舍入。如果向上舍入，就再选择 $\lceil f_e{\rceil }_{M_{tile}}-f_e$ ，否则就舍弃掉多余的。

实验与性能评估

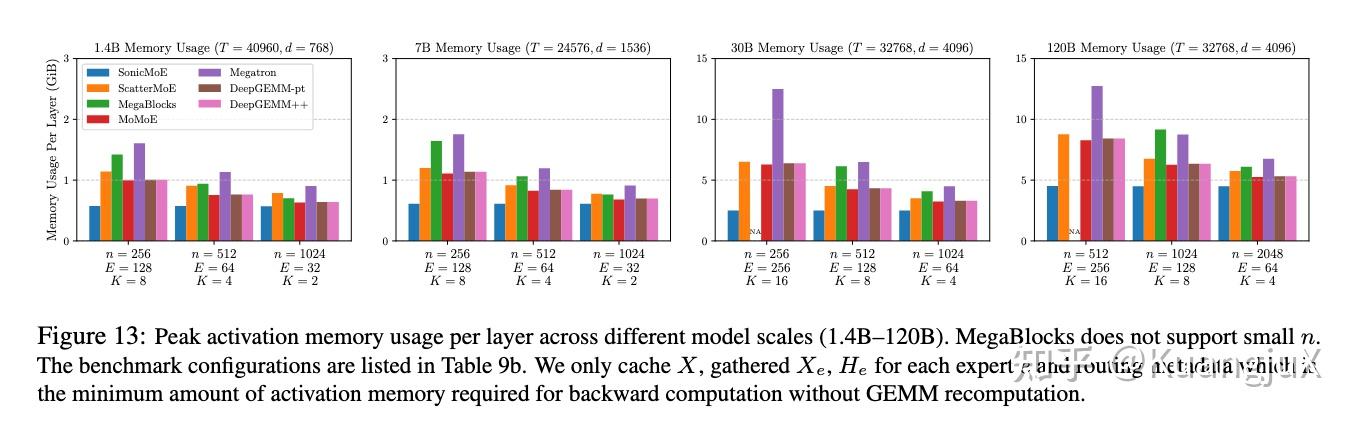

不同模型规模下的峰值激活内存使用量

上图为 SonicMoE 在不同规模 MoE 模型下的峰值内存使用量，在 n = 256 的 7B 模型相比 ScatterMoE 减少了 45% 的内存使用量，与 MoMoE 相比更为显著。

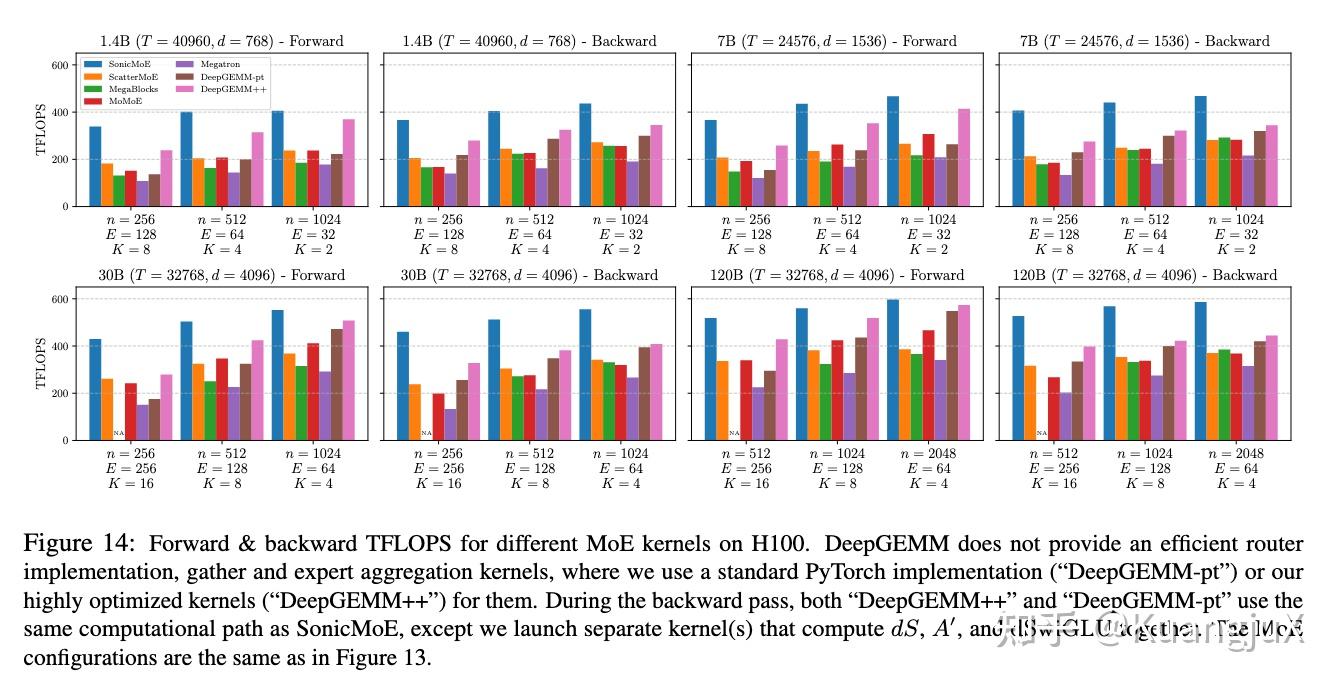

H100 上不同 MoE Kernels 的前向与反向的 FLOPs

在 1.4B 和 7B 的配置中相比 ScatterMoE 以及 MoMoE 的 TFLOPs 提高了 40%。对于 30B 和 120B 差距进一步增大，因为 SonicMoE 在正向和反向传播中实现了超过 500 TFLOPs 的吞吐量，而其他 baselines 要么无法支持某些 n 值（MegaBlocks4），要么性能显著下降（MoMoE）。SonicMoE 在正向传播中也比 DeepGEMM++ 要快。
