tcgen05 是一组 PTX 指令，用于编程 NVIDIA 最新的 Blackwell GPU（sm100，注意不要与消费级 Blackwell 的 sm120 混淆）上的 Tensor Core。写这篇文章时，我找不到用原生 CUDA C++ 配合 PTX 编写的 Blackwell 教程，尽管 Ampere 已有 alexarmbr 和 spatters 的教程，Hopper 也有 Pranjal 的教程。那就自己写一篇吧，记录我学习 tcgen05，并在 M=N=K=4096 的问题规模下达到 CuBLAS 98% 速度的过程！
所有 B200 实验都在 Modal 上完成。这个平台很适合运行短时函数，例如本文这样的 Blackwell 矩阵乘法内核。你可以使用 Modal，也可以选择其他提供 B200 的云平台，跟着文章一起实践。
代码地址：https://github.com/gau-nernst/learn-cuda/tree/3b90ac9b/02e_matmul_sm100/
回顾：如何编写高性能矩阵乘法内核
矩阵 A（形状为 MxK）与 B（形状为 KxN）相乘，得到形状为 MxN 的输出 C。从数学上看，C 的每个元素都是 A 的一行与 B 的一列的点积。
def matmul(A: Tensor, B: Tensor, C: Tensor, M: int, N: int, K: int):
for m in range(M):
for n in range(N):
# initialize accumulator
acc = 0
# doing dot product along K
for k in range(K):
acc += A[m, k] * B[k, n]
# store result
C[m, n] = acc
然而，几乎所有矩阵乘法实现都会采用某种分块（tiling）方式，而不是直接逐个计算点积。分块会选取 A 和 B 的一部分，对它们执行一次小矩阵乘法，再沿 K 维累加结果。实际上，这仍然可以看作点积，只不过粒度从单个元素变成了一个 tile。
def tiled_matmul(A: Tensor, B: Tensor, C: Tensor, M: int, N: int, K: int):
BLOCK_M = 128
BLOCK_N = 128
BLOCK_K = 64
for m in range(0, M, BLOCK_M):
for n in range(0, N, BLOCK_N):
# initialize accumulator
acc = torch.zeros(BLOCK_M, BLOCK_N)
# doing mini matmuls along K
for k in range(0, K, BLOCK_K):
# select tiles of A and B
A_tile = A[m:m+BLOCK_M, k:k+BLOCK_K] # shape [BLOCK_M, BLOCK_K]
B_tile = B[k:k+BLOCK_K, n:n+BLOCK_N] # shape [BLOCK_K, BLOCK_N]
acc += mini_matmul(A_tile, B_tile) # shape [BLOCK_M, BLOCK_N]
# store result
C[m : m + BLOCK_M, n : n + BLOCK_N] = acc

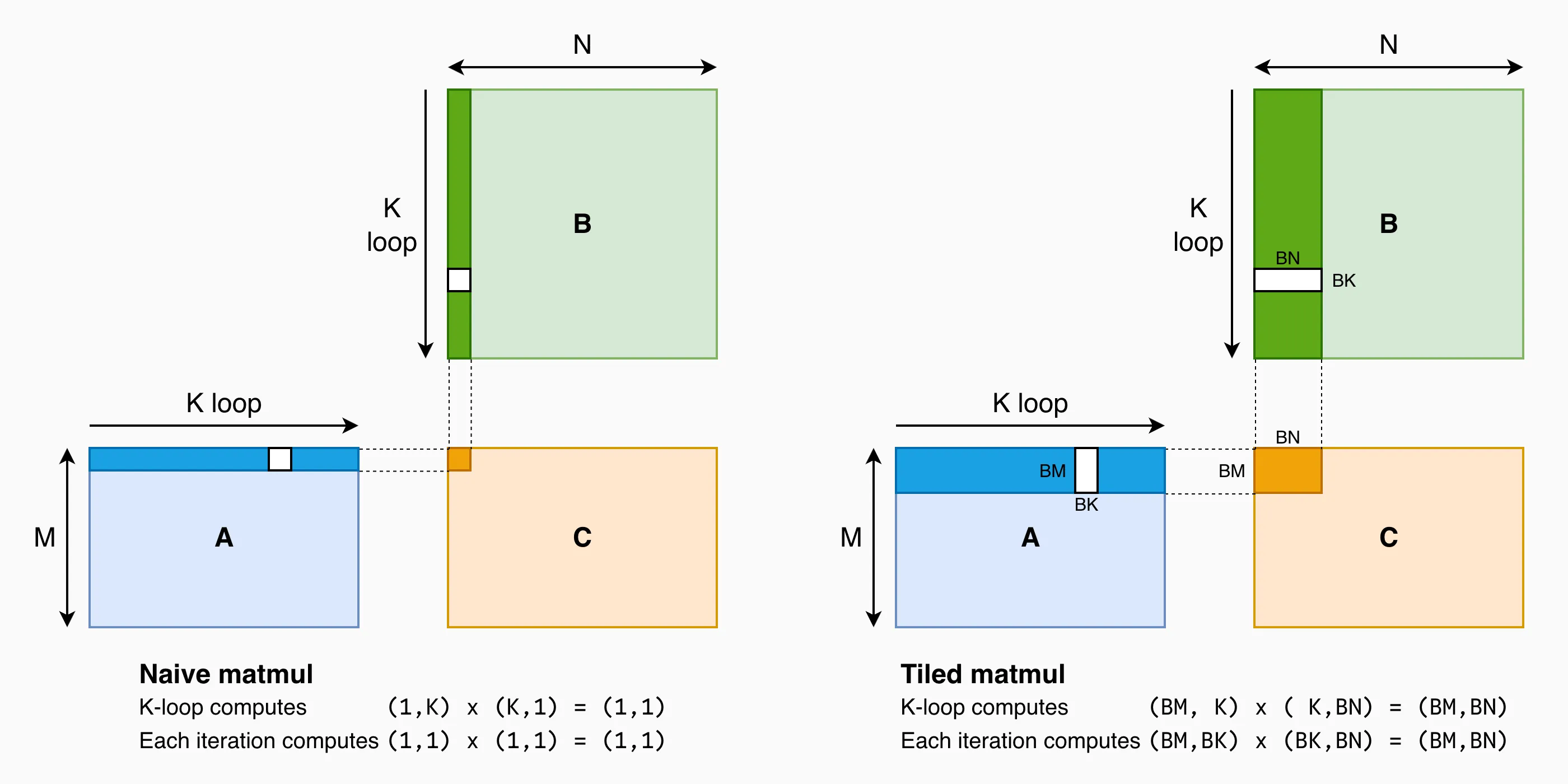

朴素矩阵乘法（左）与分块矩阵乘法（右）示意图。
分块矩阵乘法在现代处理器上优于朴素实现有很多充分的理由，但我先给一个简单得近乎粗暴的理由：Tensor Core 就是我们的小矩阵乘法引擎，因此按 Tensor Core 支持的形状对问题进行分块，是很自然的选择。实际实现可能包含多层分块，每一层都试图利用某些硬件特性。
上面的 Python 代码构成了矩阵乘法 GPU 内核的整体结构。m 和 n 两层循环在线程块之间并行执行：每个线程块负责一块 BLOCK_M x BLOCK_N 的输出，并读取 A 中的 BLOCK_M x K 区域和 B 中的 K x BLOCK_N 区域。在线程块内部，我们沿 K 维迭代，加载 A 和 B 的 tile，再使用 Tensor Core 执行矩阵乘加（MMA）。每一代 NVIDIA GPU 都有各自用于加载和计算的 PTX 指令。
| GPU 世代 | 加载 | 计算 |
|---|---|---|
| Ampere (sm80) | cp.async | mma |
| Hopper (sm90) | cp.async.bulk.tensor (TMA) | wgmma.mma_async |
| Blackwell (sm100) | cp.async.bulk.tensor (TMA) | tcgen05.mma |
从概念上说，Blackwell 的矩阵乘法内核与前几代并没有很大不同。只要理解新的 PTX 指令，就能释放硬件的浮点算力。先来看第一条：驱动 TMA 的 cp.async.bulk.tensor。
基础 tcgen05 内核
TMA 与 mbarrier 入门
Tensor Memory Accelerator（TMA，张量内存加速器）是从 Hopper 开始引入的新硬件，能够以极少的寄存器占用和地址计算发起内存加载。此前，cp.async 每个线程最多只能发起 16 字节的加载。相比之下，TMA 仅用一个线程就能发起任意大小的加载。在 PTX 中，TMA 对应 cp.async.bulk（1D tile）和 cp.async.bulk.tensor（1D 到 5D tile）指令。
首先，我们需要创建一个 Tensor Map 对象，编码 TMA 应如何将数据从全局内存搬到共享内存；也可以反向搬运，即从共享内存到全局内存。这一步需要在主机端使用 CUDA Driver API 完成。
#include <cudaTypedefs.h> // required for CUtensorMap
#include <cuda_bf16.h>
constexpr int BLOCK_M = 64;
constexpr int BLOCK_N = 64;
constexpr int BLOCK_K = 64;
constexpr int TB_SIZE = 128;
__global__
void kernel(
const __grid_constant__ CUtensorMap A_tmap,
const __grid_constant__ CUtensorMap B_tmap,
nv_bfloat16 *C_ptr,
int M, int N, int K
) {
... // we will cover this later.
}
// forward declaration. we will cover this later.
void init_2D_tmap(
CUtensorMap *tmap,
const nv_bfloat16 *ptr,
uint64_t global_height, uint64_t global_width,
uint32_t shared_height, uint32_t shared_width
);
void launch(
const nv_bfloat16 *A_ptr,
const nv_bfloat16 *B_ptr,
nv_bfloat16 *C_ptr,
int M, int N, int K
) {
// prepare tensor map objects on the host.
CUtensorMap A_tmap, B_tmap;
init_2D_tmap(&A_tmap, A_ptr, M, K, BLOCK_M, BLOCK_K);
init_2D_tmap(&B_tmap, B_ptr, N, K, BLOCK_N, BLOCK_K);
const dim3 grid(N / BLOCK_N, M / BLOCK_M);
// 1 A tile [BLOCK_M, BLOCK_K] and 1 B tile [BLOCK_N, BLOCK_K]
const int smem_size = (BLOCK_M + BLOCK_N) * BLOCK_K * sizeof(nv_bfloat16);
kernel<<<grid, TB_SIZE, smem_size>>>(A_tmap, B_tmap, C_ptr, M, N, K);
}
内核参数使用 const __grid_constant__ CUtensorMap 作为限定符和类型，再像普通参数一样传入内核。你可能已经注意到，这里假设 A 和 B 都是 K-major，因为它们的形状分别写作 (M, K) / (BLOCK_M, BLOCK_K) 和 (N, K) / (BLOCK_N, BLOCK_K)。这样会让后续处理更简单，也符合 PyTorch 中 nn.Linear() 的常见用法：连续存储的输入形状为 (batch_size, in_features)，连续存储的权重形状为 (out_features, in_features)，层的计算为 Y = X @ W.T。
init_2D_tmap() 是对 cuTensorMapEncodeTiled() 的简单封装，用于定义全局内存和共享内存的布局，也就是形状与步长。
Tensor Map 对象涉及的参数。globalDim、globalStrides 和 boxDim 编码在 Tensor Map 对象内部；tensorCoords 则在运行时传给 cp.async.bulk.tensor，用来选择具体的 2D tile。
void init_2D_tmap(
CUtensorMap *tmap,
const nv_bfloat16 *ptr,
uint64_t global_height, uint64_t global_width,
uint32_t shared_height, uint32_t shared_width
) {
constexpr uint32_t rank = 2;
// ordering of dims and strides is reverse of the natural PyTorch's order.
// 1st dim is the fastest changing dim.
uint64_t globalDim[rank] = {global_width, global_height};
// global strides are in bytes.
// additionally, the 1st dim is assumed to have stride of 1-element width.
uint64_t globalStrides[rank-1] = {global_width * sizeof(nv_bfloat16)};
// shape in shared memory
uint32_t boxDim[rank] = {shared_width, shared_height};
uint32_t elementStrides[rank] = {1, 1};
auto err = cuTensorMapEncodeTiled(
tmap,
CUtensorMapDataType::CU_TENSOR_MAP_DATA_TYPE_BFLOAT16,
rank,
(void *)ptr,
globalDim,
globalStrides,
boxDim,
elementStrides,
// you can ignore the rest for now
CUtensorMapInterleave::CU_TENSOR_MAP_INTERLEAVE_NONE,
CUtensorMapSwizzle::CU_TENSOR_MAP_SWIZZLE_NONE,
CUtensorMapL2promotion::CU_TENSOR_MAP_L2_PROMOTION_NONE,
CUtensorMapFloatOOBfill::CU_TENSOR_MAP_FLOAT_OOB_FILL_NONE
);
// check the returned error code
}
现在可以在内核中使用 Tensor Map 了。我不太喜欢 CUDA C++ 文档中的这一节，感觉写得过于冗长。接下来我们直接看 PTX 文档。
- 有趣的是，PTX 文档完全没有提到 TMA 这个名字，而是默认读者知道
cp.async.bulk对应 TMA。不过，考虑到 PTX 会抽象掉硬件实现，这样做也有道理。 - 即便如此，在不同抽象层之间加上链接还是更有助于把知识串起来，就像 PTX 文档会直接引用 CuTe 布局一样。
TMA 运行在 async proxy 中。我不会假装自己理解 async proxy 的确切含义，但我的直观理解是：从 CUDA Core 编程的视角看，TMA 是一个独立的设备。这意味着，每当我们读取 TMA 写入的数据，或者写入将由 TMA 读取的数据，都必须遵循 PTX 内存一致性模型，并执行必要的内存同步。
这些术语听起来很吓人，我也不认为初学者直接啃 PTX 文档中的这些主题会很有帮助。你目前只需要知道，NVIDIA 提供了 mbarrier，让我们可以正确地与 TMA 同步。在内核里使用 TMA，大致如下。
__device__ inline
void tma_2d_gmem2smem(int dst, const void *tmap_ptr, int x, int y, int mbar_addr) {
asm volatile("cp.async.bulk.tensor.2d.shared::cta.global.mbarrier::complete_tx::bytes [%0], [%1, {%2, %3}], [%4];"
:: "r"(dst), "l"(tmap_ptr), "r"(x), "r"(y), "r"(mbar_addr) : "memory");
}
__global__
void kernel(
const __grid_constant__ CUtensorMap A_tmap,
const __grid_constant__ CUtensorMap B_tmap,
nv_bfloat16 *C_ptr,
int M, int N, int K
) {
const int tid = threadIdx.x;
const int bid_n = blockIdx.x;
const int bid_m = blockIdx.y;
// select the input and output tiles
const int off_m = bid_m * BLOCK_M;
const int off_n = bid_n * BLOCK_N;
// set up smem
// alignment is required for TMA
extern __shared__ __align__(1024) char smem[];
const int A_smem = static_cast<int>(__cvta_generic_to_shared(smem));
const int B_smem = A_smem + BLOCK_M * BLOCK_K * sizeof(nv_bfloat16);
// set up mbarriers. to be covered
#pragma nv_diag_suppress static_var_with_dynamic_init
__shared__ uint64_t mbars[1];
const int mbar_addr = static_cast<int>(__cvta_generic_to_shared(mbars));
...
// main loop, iterate along K dim
for (int iter_k = 0; iter_k < K / BLOCK_K; iter_k++) {
// only 1 thread in a threadblock issues TMA
if (tid == 0) {
// specify the offsets in global memory to select the 2D tile to be copied.
// note that K dim goes first, since it's the contiguous dim.
const int off_k = iter_k * BLOCK_K;
tma_2d_gmem2smem(A_smem, &A_tmap, off_k, off_m, mbar_addr);
tma_2d_gmem2smem(B_smem, &B_tmap, off_k, off_n, mbar_addr);
// inform mbarrier how much data (in bytes) to expect.
// (and the TMA-issuing thread also "arrives" at the mbarrier - to be covered)
constexpr int cp_size = (BLOCK_M + BLOCK_N) * BLOCK_K * sizeof(nv_bfloat16);
asm volatile("mbarrier.arrive.expect_tx.release.cta.shared::cta.b64 _, [%0], %1;"
:: "r"(mbar_addr), "r"(cp_size) : "memory");
}
// wait for TMA to finish. to be covered
...
// issue tcgen05.mma. to be covered
...
}
}
这里还有很多内容需要展开，但我希望你先理解整体思路，再深入细节。发起 TMA 本身很简单，放上几条 cp.async.bulk.tensor 即可。更重要的是理解 mbarrier，以及如何正确使用它。
- 下文会频繁引用 PTX 指令。想进一步了解某条指令，直接打开 PTX 文档，用 Ctrl+F 搜索即可。
mbarrier 位于共享内存中，宽度为 64 位，即 8 字节。你可以把它当作不透明对象，因为 NVIDIA 可能在未来的架构中修改其内部位域实现。mbarrier 跟踪两个计数：arrival count（到达计数，大致表示有多少线程已经“到达”）和 tx-count（事务计数，用于跟踪传输字节数）。
- 初始化
mbarrier时，需要设置预期到达计数。这个值通常是某个同步点的生产者线程数。对于 TMA，只有一个线程发起 TMA，因此我们将mbarrier的预期到达计数初始化为 1。 - 每次执行 arrive-on 操作，待到达计数都会递减。
mbarrier.arrive和tcgen05.commit.mbarrier::arrive::one都是此类操作的例子。 - tx-count 更灵活。我们可以用 expect-tx 操作增加它，例如
mbarrier.arrive.expect_tx；这条指令同时也会递减待到达计数。也可以用 complete-tx 操作递减它，例如cp.async.bulk.shared::cta.global.mbarrier::complete_tx::bytes。 - 只有当待到达计数和 tx-count 都降到零时，当前 phase（阶段）才算完成，
mbarrier对象随即进入下一个尚未完成的 phase。
把这些概念落实到代码中。下面是用于 TMA 同步的 mbarrier 初始化方式。
// only 1 thread initializes mbarrier
if (tid == 0) {
// initialize with 1, since only 1 thread issue TMA
asm volatile("mbarrier.init.shared::cta.b64 [%0], %1;" :: "r"(mbar_addr), "r"(1));
asm volatile("fence.mbarrier_init.release.cluster;"); // initialized mbarrier is visible to async proxy
}
__syncthreads(); // initialized mbarrier is visible to all threads in the threadblock
注意，__syncthreads() 是一个内存屏障：它确保线程块内所有线程发起的内存访问，对同一线程块中的其他线程可见。这里所指的内存访问，就是在共享内存中初始化 mbarrier。
如上所示，我们已经知道如何发起 TMA 并向 mbarrier 发信号。等待 TMA 完成，等价于等待 mbarrier 完成当前 phase。不过，我们不直接使用 0、1、2、3……这样的 phase 编号，而是使用 phase parity，也就是 0 或 1 的奇偶位。
// initial phase parity to wait for
int phase = 0;
// main loop, iterate along K dim
for (int iter_k = 0; iter_k < K / BLOCK_K; iter_k++) {
// issue TMA
...
// wait for mbarrier to complete the current phase
mbarrier_wait(mbar_addr, phase);
// flip the phase parity, so that we wait for the correct parity in the next iteration
phase ^= 1;
// issue tcgen05.mma
...
}
mbarrier_wait() 本质上是在屏障上自旋等待。
// https://github.com/NVIDIA/cutlass/blob/v4.2.1/include/cutlass/arch/barrier.h#L408
__device__ inline
void mbarrier_wait(int mbar_addr, int phase) {
uint32_t ticks = 0x989680; // this is optional
asm volatile(
"{\n\t"
".reg .pred P1;\n\t"
"LAB_WAIT:\n\t"
"mbarrier.try_wait.parity.acquire.cta.shared::cta.b64 P1, [%0], %1, %2;\n\t"
"@P1 bra.uni DONE;\n\t"
"bra.uni LAB_WAIT;\n\t"
"DONE:\n\t"
"}"
:: "r"(mbar_addr), "r"(phase), "r"(ticks)
);
}
上面这段看起来有点吓人的代码，其实就是用 PTX 写的循环。
.reg .pred P1;声明一个谓词寄存器，其值为 0 或 1。@P1表示谓词执行：只有P1=1时，才会一致地跳转到DONE标签，也就是 warp 内所有活跃线程一起跳转。否则，就跳回LAB_WAIT。
把这些部分放在一起，TMA 代码就是下面这样。
// set up mbarriers
#pragma nv_diag_suppress static_var_with_dynamic_init
__shared__ uint64_t mbars[1];
const int mbar_addr = static_cast<int>(__cvta_generic_to_shared(mbars));
if (tid == 0) {
asm volatile("mbarrier.init.shared::cta.b64 [%0], %1;" :: "r"(mbar_addr), "r"(1));
asm volatile("fence.mbarrier_init.release.cluster;"); // visible to async proxy
}
__syncthreads(); // visible to all threads in the threadblock
// initial phase
int phase = 0;
// main loop, iterate along K dim
for (int iter_k = 0; iter_k < K / BLOCK_K; iter_k++) {
// only 1 thread in a threadblock issues TMA
if (tid == 0) {
const int off_k = iter_k * BLOCK_K;
tma_2d_gmem2smem(A_smem, &A_tmap, off_k, off_m, mbar_addr);
tma_2d_gmem2smem(B_smem, &B_tmap, off_k, off_n, mbar_addr);
constexpr int cp_size = (BLOCK_M + BLOCK_N) * BLOCK_K * sizeof(nv_bfloat16);
asm volatile("mbarrier.arrive.expect_tx.release.cta.shared::cta.b64 _, [%0], %1;"
:: "r"(mbar_addr), "r"(cp_size) : "memory");
}
// wait for TMA to finish.
mbarrier_wait(mbar_addr, phase);
phase ^= 1; // flip phase parity
// issue tcgen05.mma. to be covered
...
}
现在看起来，使用 TMA 也没有那么麻烦，对吧？只需要几条 PTX 指令，再加上一些烦人的主机端配置。
Acquire-Release 语义
在进入 tcgen05 之前，我想花一点时间介绍 Acquire-Release 语义。也许你还没注意到，我们其实已经大量使用了这种语义。
mbarrier.try_wait.parity{.acquire}.cta.shared::cta.b64mbarrier.arrive.expect_tx{.release}.cta.shared::cta.b64
即使 .acquire 和 .release 是可选修饰符，指令默认就会采用正确的语义，我还是特意把它们显式写了出来。这源于我之前编写多 GPU HIP 内核的经历：跨 GPU 同步内存访问时，Acquire-Release 语义同样至关重要。我在之前的博客中作过更详细的解释，也可以参考 Dave Kilian 那篇写得很好的文章。
简单来说，Acquire-Release 配对保证：生产者线程中 Release 之前的所有操作，对消费者线程中 Acquire 之后的所有操作可见。在 TMA 的场景中，这意味着 mbarrier_wait() 一旦完成，也就是 mbarrier.try_wait 返回 1，我们就能确定 TMA 传输已经完成，后续访问共享内存的操作（例如 tcgen05.mma，或者简单的共享内存加载 ld.shared）都能看到最新数据。
TMA 生产者与 tcgen05 消费者之间的 Acquire-Release 语义。
PTX 文档中 mbarrier.try_wait 一节也再次确认了这一点，可以搜索“The following ordering of memory operations…”这句话。
在已完成的 phase 中，CTA 内参与线程按照程序顺序，在具有 release 语义的
mbarrier.arrive之前请求的、使用同一 mbarrier 对象的全部cp.async.bulk异步操作，都已执行完成，并对执行等待指令的线程可见。
对于该线程按照程序顺序，在具有 release 语义的
mbarrier.arrive之后、mbarrier.test_wait之前请求的内存访问，不提供顺序或可见性保证。
解读 tcgen05
下表概括了不同 GPU 世代的 MMA 指令之间的一些区别。
| GPU 世代 | MMA 指令 | A/B 存储位置 | C/D 存储位置 | 最大 BF16 MMA 形状（每个 CTA） |
|---|---|---|---|---|
| Ampere (sm80) | mma | 寄存器 | 寄存器 | m16n8k16 |
| Hopper (sm90) | wgmma.mma_async | 共享内存 | 寄存器 | m64n256k16 |
| Blackwell (sm100) | tcgen05.mma | 共享内存(*) | Tensor Memory | m128n256k16 |
(*) 在 Blackwell 上，A 也可以位于 Tensor Memory 中。
- 有意思的是，
MMA_K仍然是 32 字节，而MMA_M和MMA_N则显著增大。这很合理：这种变化提高了 MMA 指令的算术强度，确保更快的计算不会受到内存瓶颈限制。
我们已经知道如何用 TMA 将 A 和 B 加载到共享内存。由于 tcgen05.mma 直接操作共享内存，不需要再把它们加载到寄存器中，可以和 ldmatrix 说再见了。为了存放 MMA 结果，需要使用 Tensor Memory：这是 Blackwell 中专门为此引入的一类新内存。Tensor Memory 的容量为 128x512，每个元素宽 32 位，正好可以存放 FP32 或 INT32 累加值。使用方式相当直接：
- 分配（
tcgen05.alloc）以列为粒度。换句话说，每次分配总会包含全部 128 行。 - 释放（
tcgen05.dealloc）。内核退出前必须释放此前分配的空间，内核不会替你自动释放。 - 各种内存访问方式：
tcgen05.ld：从 Tensor Memory 加载到寄存器。后面编写 epilogue 时会用到。tcgen05.st：从寄存器写入 Tensor Memory。tcgen05.cp：从共享内存复制到 Tensor Memory。
在代码中加入 Tensor Memory 的分配与释放后，如下所示。
#pragma nv_diag_suppress static_var_with_dynamic_init
__shared__ uint64_t mbars[1];
__shared__ int tmem_addr[1]; // tmem address is 32-bit
if (tid == 0) {
// lane0 of warp0 initializes mbarriers (1 thread)
asm volatile("mbarrier.init.shared::cta.b64 [%0], %1;" :: "r"(mbar_addr), "r"(1));
asm volatile("fence.mbarrier_init.release.cluster;");
} else if (warp_id == 1) {
// one full warp allocates tmem
// tcgen05.alloc returns tmem address in shared memory
// -> we provide an smem address to the instruction.
const int addr = static_cast<int>(__cvta_generic_to_shared(tmem_addr));
asm volatile("tcgen05.alloc.cta_group::1.sync.aligned.shared::cta.b32 [%0], %1;" :: "r"(addr), "r"(BLOCK_N));
}
// making not only initialized mbarriers, but also the allocated tmem,
// visible to all threads in the threadblock.
__syncthreads();
// read tmem address, which has the value of 0.
const int taddr = tmem_addr[0];
// main loop
...
// make sure epilogue finishes using tmem
...
// tmem deallocation is also issued by one full warp
if (warp_id == 0)
asm volatile("tcgen05.dealloc.cta_group::1.sync.aligned.b32 %0, %1;" :: "r"(taddr), "r"(BLOCK_N));
- 输出 tile 的形状为
[BLOCK_M, BLOCK_N]。假设BLOCK_M <= 128，我们就分配BLOCK_N列。 - 根据我的经验，
taddr总是零，至少在内核整个生命周期中只分配一次时是这样。因此，基本上可以忽略tcgen05.alloc返回的值，并假定它为 0。
接下来终于轮到期待已久的 MMA 指令。以下内容直接取自 tcgen05.mma 的 PTX 文档。
tcgen05.mma.cta_group.kind [d-tmem], a-desc, b-desc, idesc,
{ disable-output-lane }, enable-input-d {, scale-input-d};
| 参数 | 说明 |
|---|---|
d-tmem | 前面获取的 Tensor Memory 地址，用于存放累加值。 |
a-desc 和 b-desc | 共享内存描述符（64 位），描述 A 和 B 在共享内存中的布局。 |
idesc | 指令描述符（32 位），编码 MMA 指令的各种属性，如数据类型、MMA 形状、稠密或稀疏等。 |
enable-input-d | 一个谓词寄存器，指定是否累加，即执行 D = A @ B，还是 D = A @ B + C。 |
scale-input-d | 可以忽略，对当前实现不重要。 |
idesc 比较简单，PTX 文档提供了一张基本一看就懂的表。如果需要更多信息，可以直接参考它。
constexpr uint32_t i_desc = (1U << 4U) // dtype=FP32
| (1U << 7U) // atype=BF16
| (1U << 10U) // btype=BF16
| ((uint32_t)BLOCK_N >> 3U << 17U) // MMA_N
| ((uint32_t)BLOCK_M >> 4U << 24U) // MMA_M
;
tcgen05支持很大的 MMA 形状，所以至少在当前阶段，我看不出有必要再沿BLOCK_M/BLOCK_N对 MMA 分块。也就是说，可以将BLOCK_M设为 128，而BLOCK_N可以取不超过 256 的合适值。
a-desc 和 b-desc 就有点奇怪了。先不解释它们，我们先看使用 tcgen05.mma 的整体结构。与 TMA 类似，tcgen05.mma 也只由一个线程发起。要跟踪一系列 tcgen05.mma 的完成情况，需要将 tcgen05.commit 与一个 mbarrier 对象配合使用。
// main loop, iterate along K dim
for (int iter_k = 0; iter_k < K / BLOCK_K; iter_k++) {
// only 1 thread in a threadblock issues TMA
if (tid == 0) {
...
}
// wait for TMA to finish.
mbarrier_wait(mbar_addr, phase);
phase ^= 1; // flip phase parity
// not sure if we need this. taken from DeepGEMM
// https://github.com/deepseek-ai/DeepGEMM/blob/9b680f42/deep_gemm/include/deep_gemm/impls/sm100_bf16_gemm.cuh#L289
asm volatile("tcgen05.fence::after_thread_sync;");
// only 1 thread issues tcgen05.mma
if (tid == 0) {
auto make_desc = [](int addr) -> uint64_t {
// to be implemented
...
};
// manually unroll 1st iteration to disable accumulation
tcgen05_mma_f16(taddr, make_desc(A_smem), make_desc(B_smem), i_desc, iter_k);
for (int k = 1; k < BLOCK_K / MMA_K; k++) {
// select MMA tile of A and B
uint64_t a_desc = make_desc(A_smem + k * MMA_K);
uint64_t b_desc = make_desc(B_smem + k * MMA_K);
tcgen05_mma_f16(taddr, a_desc, b_desc, i_desc, 1);
}
// use the same mbarrier to track the completion of tcgen05.mma operations
asm volatile("tcgen05.commit.cta_group::1.mbarrier::arrive::one.shared::cluster.b64 [%0];"
:: "r"(mbar_addr) : "memory");
}
// wait for MMA to finish
mbarrier_wait(mbar_addr, phase);
phase ^= 1; // flip the phase
}
再回到共享内存描述符。我觉得 PTX 文档对这一部分的说明既欠缺又令人困惑。你会遇到下面两个陌生概念，以及它们在 PTX 文档中的对应章节。当前我们没有使用 swizzle，并且 A 和 B 都是 K-major，因此应查看对应这些条件的章节。
| 概念 | 定义 |
|---|---|
| 主维度字节偏移（LBO） | “在按 128 位元素类型归一化的矩阵中，8x2 tile 从第一列到第二列的步长。” |
| 步幅维度字节偏移（SBO） | “从前 8 行到后 8 行的偏移。” |
这些到底是什么东西？！我开始了一段小小的探索，试图理解这些神秘术语。Pranjal 的 Hopper 教程直接使用 128 字节 swizzle 的 TMA，因此其中的共享内存描述符不适用于我们这种不使用 swizzle 的情况。
- 这里假设
tcgen05的工作方式与wgmma大体类似。我之前没有 Hopper 的使用经验，也还没有仔细检查这个假设是否成立。 - 我本来可以直接采用 128B swizzle，让 Pranjal 的代码适用于当前场景。但我觉得，更重要的是理解所需的输入布局，以及如何将其编码到共享内存描述符中，而不受具体 swizzle 类型的限制。
我继续寻找能够解释这一点的资料。令人意外的是，只有 Modular 的 Blackwell GEMM 系列第二篇博客，明确讨论了一个隐藏的关键概念：Core Matrix。
tcgen05.mma 中存在一个隐含的 8x16B 单位，即 8 行、每行 16 字节。Modular 在博客中称其为 Core Matrix，我猜这个术语来自 Colfax Research 的 WGMMA 文章，但 PTX 文档中没有任何地方提到它。所以，当时乃至现在，我都不确定这个叫法是否准确。不管怎样，上面 LBO 和 SBO 定义中的“8x2 tile”“128 位元素类型”和“8 行”，指的都是这个 Core Matrix。
- 128 位等于 16 字节。
- 8x2 tile 和 8 行，显然都对应 Core Matrix 的 8 行。
- 8x2 tile 对应 32 字节的宽度，恰好等于 MMA 形状的 K 维大小；对 BF16 而言就是
k16。这是巧合吗？我想不是。 - Core Matrix 的形状和大小也与
ldmatrix一致。
这样就清楚多了，至少我当时是这么想的。此时，我对 LBO 和 SBO 的理解如下图所示。
我最初对 LBO 和 SBO 的理解。每个小 tile 都是共享内存中较大线程块 tile 内的一个 Core Matrix。
对于形状为 [BLOCK_M, BLOCK_K] 的 BF16 tile，我们将其分成 [8, 8] 的子 tile。LBO 是“8x2 tile 从第一列到第二列的步长”，因此就是 16 字节。SBO 是“从前 8 行到后 8 行的偏移”，因此为 8 x BLOCK_K x sizeof(nv_bfloat16)，因为跨过 [BLOCK_M, BLOCK_K] tile 的完整 8 行需要这么多字节。我按这个思路写出了代码。
auto make_desc = [](int addr) -> uint64_t {
const int LBO = 16;
const int SBO = 8 * BLOCK_K * sizeof(nv_bfloat16);
return desc_encode(addr) | (desc_encode(LBO) << 16ULL) | (desc_encode(SBO) << 32ULL) | (1ULL << 46ULL);
};
然而，结果是错的！我继续深入 PTX 文档，发现了规范布局（Canonical layouts）的说明。其中一幅图如下。
- 到这一步时，我其实已经实现了 epilogue，以便检查最终结果的正确性。不过，为了保持文章叙述的连贯，epilogue 留到后面再讲。

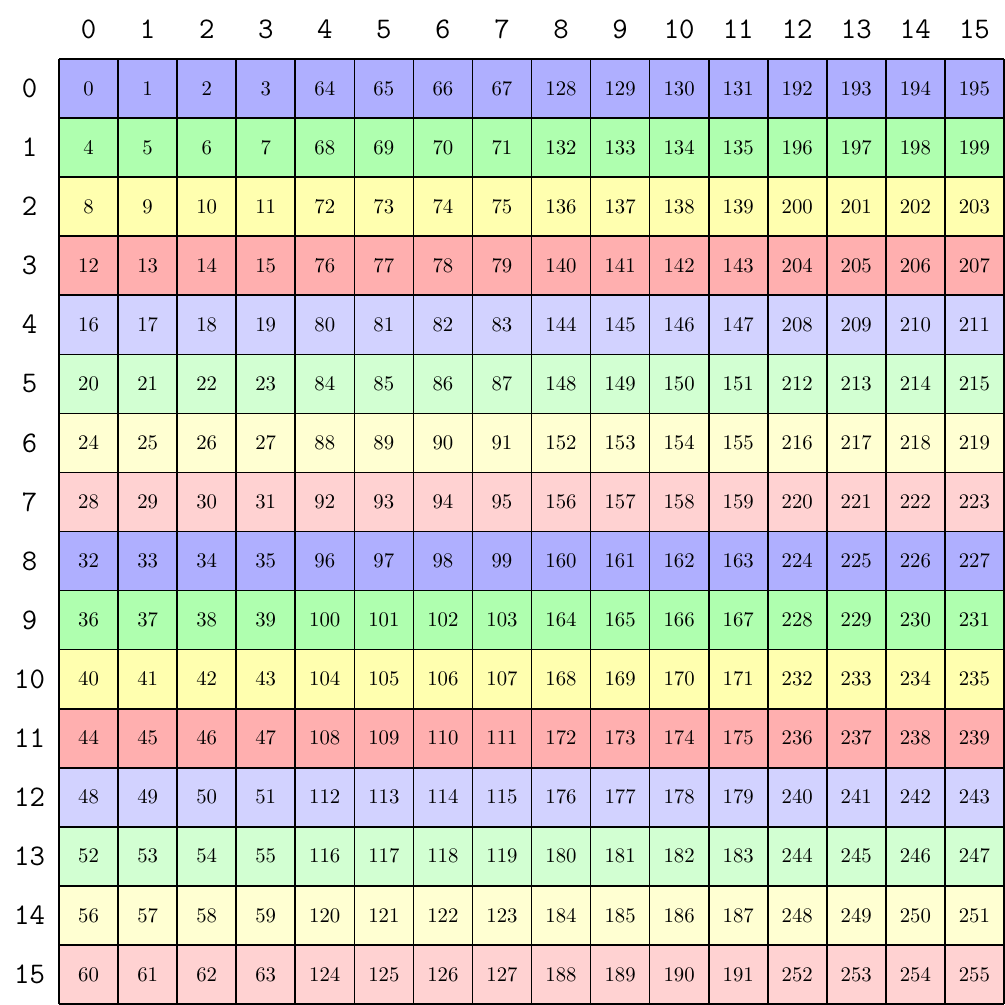

K-major、无 swizzle、TF32 数据类型的规范布局。来源：NVIDIA PTX 文档。
图中的颜色、数字和网格分别代表什么，并不清楚。哪个是物理布局，哪个是逻辑布局？文档提到，上图中 LBO=64*sizeof(tf32)，SBO=32*sizeof(tf32)，但面对我这个 [BLOCK_M, BLOCK_K] tile，应该如何计算？也许是我固执地不愿学习 CuTe 的布局代数及其布局图示方式，才看不懂这幅图。
我回到 Modular 的博客，注意到这样一句话。
其中，每一列 Core Matrix（8x1）都需要在共享内存中连续存放。
这一刻我恍然大悟！每个 8x16B tile 必须连续存放，也就是占据连续的 128B。这带来一个重要结论：我们需要改变 A 和 B 在共享内存中的布局。
更新后的 A、B 共享内存布局。注意，每个 8x16B tile 现在都占据一段连续内存。
现在有多个 [BLOCK_M, 16B] 切片，因此不能再直接发起一次 2D TMA。一个简单的办法是多次发起 2D TMA，准确地说是 BLOCK_K / 16B 次。这也是 Modular 博客采用的方式。
// host: encode 2D tensor map for A and B
// (only A is shown below)
constexpr uint32_t rank = 2;
uint64_t globalDim[rank] = {8, M}; // 8 is eight BF16 elements = 16 bytes
uint64_t globalStrides[rank-1] = {K * sizeof(nv_bfloat16)}; // in bytes
uint32_t boxDim[rank] = {8, BLOCK_M};
// device: issue multiple 2D TMAs
for (int k = 0; k < BLOCK_K / 8; k++) {
// select K global offset
const int off_k = iter_k * BLOCK_K + k * 8;
// A_smem and B_smem are raw shared address, with type int.
// each TMA copies [BLOCK_M, 16B] of A -> (BLOCK_M * 16) bytes.
// we index into the destination appropriately.
tma_2d_gmem2smem(A_smem + k * BLOCK_M * 16, &A_tmap, off_k, off_m, mbar_addr);
tma_2d_gmem2smem(B_smem + k * BLOCK_N * 16, &B_tmap, off_k, off_n, mbar_addr);
}
另一种方法是使用 3D TMA。
Tile 形状（boxDim） | 全局内存步长 | 说明 |
|---|---|---|
[BLOCK_M, BLOCK_K] | [K, 1] | 线程块 tile 在全局内存中的原始布局。 |
[BLOCK_M, BLOCK_K / 8, 8] | [K, 8, 1] | 将最后一个维度拆开。 |
[BLOCK_K / 8, BLOCK_M, 8] | [8, K, 1] | 交换前两个维度。 |
注意，在 TMA 中，共享内存目标隐含采用给定形状的自然连续布局；我们没有在任何地方指定共享内存的步长。因此，[BLOCK_K / 8, BLOCK_M, 8] 恰好就是所需的布局：由连续的 [BLOCK_M, 8] tile 构成。到这里你也能看出，Tensor Map 中的 globalStrides 并不要求单调递增。
// host: encode 3D tensor map for A and B
// (only A is shown below)
// everything is in reverse order of what is shown in the table above.
constexpr uint32_t rank = 3;
uint64_t globalDim[rank] = {8, M, K / 8};
uint64_t globalStrides[rank-1] = {K * sizeof(nv_bfloat16), 16}; // in bytes
uint32_t boxDim[rank] = {8, BLOCK_M, BLOCK_K / 8};
// device: issue a single 3D TMA
const int off_k = iter_k * BLOCK_K;
tma_3d_gmem2smem(A_smem, &A_tmap, 0, off_m, off_k / 8, mbar_addr);
tma_3d_gmem2smem(B_smem, &B_tmap, 0, off_n, off_k / 8, mbar_addr);
发起 3D TMA 与发起 2D TMA 没有太大区别。更多细节可以查阅 PTX 文档。
再回到神秘的 LBO 和 SBO，现在终于可以说清楚了。
我对 LBO 和 SBO 的更新理解。LBO 用于移动到下一个切片或列，而 SBO 用于选择同一切片中的下一个 8x16B tile。
记住，MMA_K 始终为 32 字节，因此需要两个宽 16 字节的切片。每条 MMA 指令都需要知道这两个切片的数据在哪里；不同资料也会把切片称为“列”。MMA_M 可以小于 BLOCK_M，不过为了简化，我们始终令 BLOCK_M = MMA_M = 128。
至此，我们有了发起 tcgen05.mma 的完整代码。
if (warp_id == 0 && elect_sync()) {
auto make_desc = [](int addr, int height) -> uint64_t {
const int LBO = height * 16;
const int SBO = 8 * 16;
return desc_encode(addr) | (desc_encode(LBO) << 16ULL) | (desc_encode(SBO) << 32ULL) | (1ULL << 46ULL);
};
// manually unroll 1st iteration to disable accumulation
tcgen05_mma_f16(taddr, make_desc(A_smem, BLOCK_M), make_desc(B_smem, BLOCK_N), i_desc, iter_k);
for (int k = 1; k < BLOCK_K / MMA_K; k++) {
// select the [BLOCK_M, 32B] tile for MMA,
// which consists of two [BLOCK_M, 16B] tiles.
uint64_t a_desc = make_desc(A_smem + k * BLOCK_M * 32, BLOCK_M);
uint64_t b_desc = make_desc(B_smem + k * BLOCK_N * 32, BLOCK_N);
tcgen05_mma_f16(taddr, a_desc, b_desc, i_desc, 1);
}
asm volatile("tcgen05.commit.cta_group::1.mbarrier::arrive::one.shared::cluster.b64 [%0];"
:: "r"(mbar_addr) : "memory");
}
完成基础内核的最后一块拼图，是用 tcgen05.ld 编写 epilogue，也就是结果写回阶段。Tensor Memory 的一个特殊之处是，每个 warp 只能访问其中一部分。使用 MMA_M=128 和 .cta_group::1 时，我们的内核对应 Layout D。

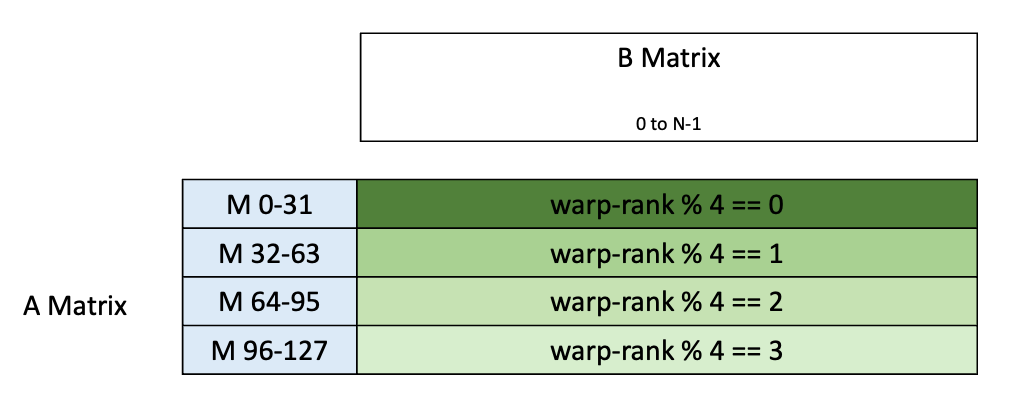

tcgen05 数据通路 Layout D。来源：NVIDIA PTX 文档。
这意味着，虽然发起 TMA 和 MMA 只需要一个 warp，我们的内核仍然至少需要 4 个 warp。每个 warp 都有几种 tcgen05.ld 形式可选，这里选择最简单的 .32x32b。

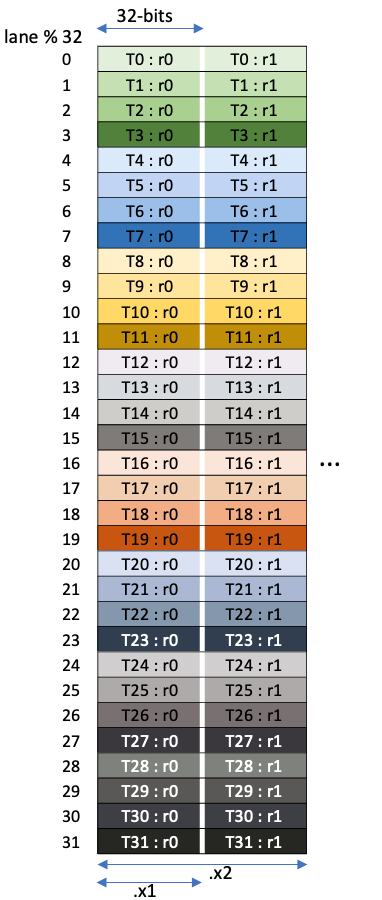

tcgen05 的 .32x32b 矩阵片段。来源：NVIDIA PTX 文档。
使用 .x8 倍率时，每个线程加载 8 个连续的 FP32 累加值，再将其转换并打包成 8 个 BF16 值，共 16 字节。这样就能使用 16 字节存储指令，尽管这些写入仍然不是合并访问。
// this is required before tcgen05.ld and after tcgen05.mma
// to form correct execution ordering.
// see https://docs.nvidia.com/cuda/parallel-thread-execution/#tcgen05-memory-consistency-model-canonical-sync-patterns-non-pipelined-diff-thread
asm volatile("tcgen05.fence::after_thread_sync;");
// load 8 columns from tmem at a time -> store 16 bytes per thread to smem
for (int n = 0; n < BLOCK_N / 8; n++) {
// https://docs.nvidia.com/cuda/parallel-thread-execution/#tcgen05-data-path-layout-d
// Layout D
float tmp[8];
const int row = warp_id * 32;
const int col = n * 8;
const int addr = taddr + (row << 16) + col; // 16 MSBs encode row, 16 LSBs encode column.
asm volatile("tcgen05.ld.sync.aligned.32x32b.x8.b32 {%0, %1, %2, %3, %4, %5, %6, %7}, [%8];"
: "=f"(tmp[0]), "=f"(tmp[1]), "=f"(tmp[2]), "=f"(tmp[3]),
"=f"(tmp[4]), "=f"(tmp[5]), "=f"(tmp[6]), "=f"(tmp[7])
: "r"(addr));
// wait for the completion of tcgen05.ld
asm volatile("tcgen05.wait::ld.sync.aligned;");
// cast and pack
nv_bfloat162 out[4];
for (int i = 0; i < 4; i++)
out[i] = __float22bfloat162_rn({tmp[i * 2], tmp[i * 2 + 1]});
// 16-byte per thread write (uncoalesced)
nv_bfloat16 *out_ptr = C_ptr + (off_m + tid) * N + (off_n + n * 8);
reinterpret_cast<int4 *>(out_ptr)[0] = reinterpret_cast<int4 *>(out)[0];
}
// ensure all threads finish reading data from tmem before deallocation
__syncthreads();
if (warp_id == 0)
asm volatile("tcgen05.dealloc.cta_group::1.sync.aligned.b32 %0, %1;" :: "r"(taddr), "r"(BLOCK_N));
第一个版本的 tcgen05 内核就完成了！完整代码见 matmul_v1.cu。
- 这里略过了一条小指令：elect.sync。我们不必静态指定第一个线程发起 TMA 和 MMA，即
if (tid == 0)，而是可以用这条指令让 GPU 自行“选举”一个线程。我还没有深入研究它能否带来明显加速，以及如果能，原因是什么。我在 DeepGEMM 中看到了这种用法，因此觉得照着做应该不错。 - 也可以使用 TMA 将 C 写回全局内存，我最初就是这样实现的。不过，后来发现直接从寄存器执行普通的全局内存存储更快。
对 M=N=K=4096 运行一些基准测试。
| 内核名称 | TFLOPS |
|---|---|
| CuBLAS (PyTorch 2.9.1 + CUDA 13) | 1506.74 |
| v1a（基础 tcgen05 + 2D 16B TMA） | 254.62 |
| v1b (3D 16B TMA) | 252.81 |
唉，速度还不到 CuBLAS 的 20%。在 Modal 上，用更大的问题规模时，我从 CuBLAS 得到的最高性能约为 1700 TFLOPS，因此这里约 1500 TFLOPS 并不差。更有意思的是，只发起一次的 3D TMA，反而比多次发起的 2D TMA 更慢。这说明，并不是所有布局都能让 TMA 引擎发挥良好性能。
虽然速度还不理想，但到这里我已经很满意了：我们成功理解了 tcgen05 的许多新组件，以及它们之间如何配合。
| 概念 | 要点 |
|---|---|
mbarrier | 初始化及其同步 TMA 与 tcgen05.mma 的语义。 |
| Tensor Memory | 分配与释放，以及 Tensor Memory 地址的编码和选择。 |
| TMA | 主机端编码 Tensor Map；设备端用 cp.async.bulk.tensor 发起 TMA，并通过 mbarrier 同步。 |
| MMA | 准备正确的输入布局及共享内存描述符，发起 tcgen05.mma，并通过 mbarrier 同步。 |
| Epilogue（结果写回） | 从 Tensor Memory 取出结果。 |
128 字节全局加载与 swizzle
我大致知道，应该使用 TMA 支持的最大 swizzle 粒度：128 字节。接下来就研究它。这里不会全面展开 swizzle 的原理，更详细的解释可以参考其他文章。
Swizzle 是一种避免共享内存 bank 冲突的技术：它将特定访问模式要加载的数据分散到全部 32 个内存 bank 中。我之前做过一个 Bank Conflict Visualizer 来演示这一点。它默认展示 BF16 情况下 ldmatrix（8x16B）的访问模式，该模式存在 bank 冲突。Swizzle 通常会将列索引与行索引进行 XOR，使同一行中的元素在各列之间发生置换，并且不同行采用不同的置换。
2026-04-08 更新：本节已修订，以正确描述 TMA 的 swizzle 行为。
TMA 的 swizzle 以 16 字节为粒度。不同 swizzle 模式指定要重排的数据块大小；严格说并不完全如此，后面会进一步解释。例如，CU_TENSOR_MAP_SWIZZLE_128B 表示一个 128 字节的数据块内有 8 个 16 字节单元，这 8 个单元根据行索引进行置换。可视化如下。

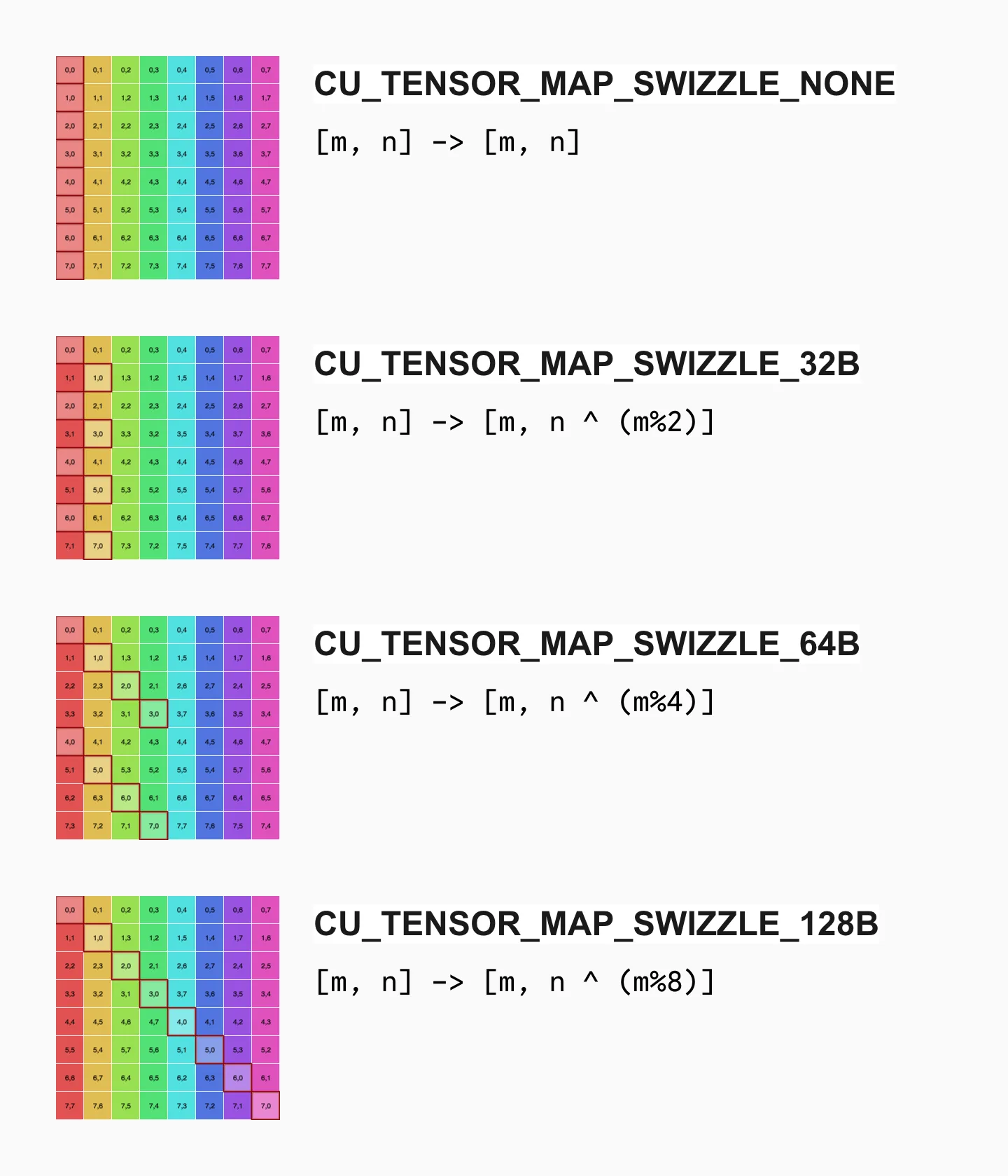

TMA 支持的几种 swizzle 模式。
要在我的交互式可视化工具中复现上面的 swizzle 模式，可以使用以下设置：
- 将 BLOCK_M 和 BLOCK_N 都设为 8。
- 将元素大小设为 16 字节。
- 将访问组高度设为 8。
- 将访问组宽度设为 1。
然后使用图中给出的 swizzle 函数。
上图准确展示了数据如何重新分布，但它与 TMA 描述符编码的逻辑布局并不完全对应。CUDA 文档指出，对于 32B/64B/128B swizzle，共享内存 box 的最内层维度分别不能超过 32B/64B/128B；实际使用时，最好恰好等于这个大小。但是，无论采用哪种 swizzle 模式，用于 swizzle 的“行索引”都是每经过 128B 才递增一次，也就是覆盖全部 32 个内存 bank 后才递增。如果画出共享内存的物理二维 tile，会是下面这样。

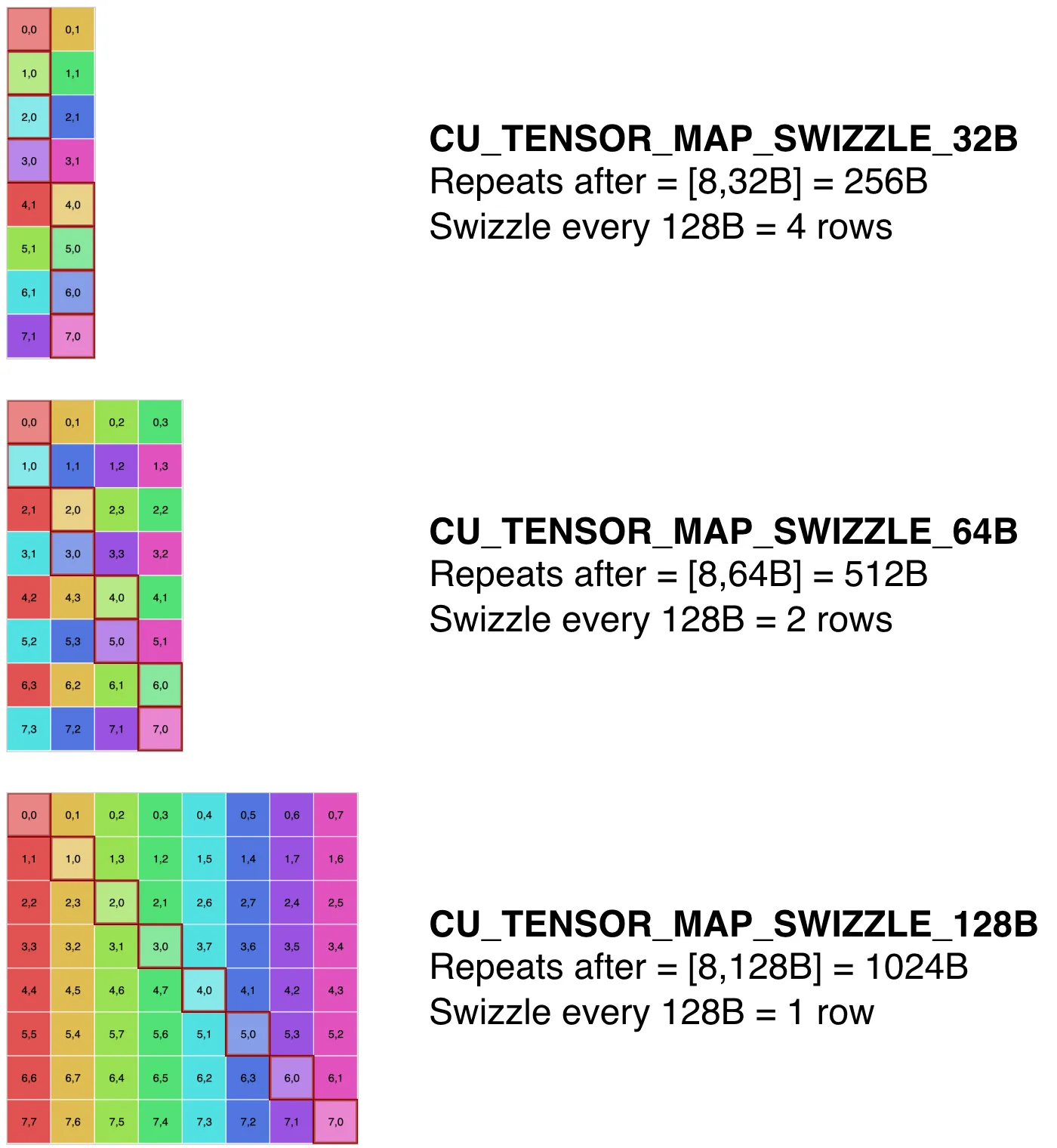

不同 swizzle 模式下的共享内存物理布局。
注：要验证 TMA 使用的 swizzle 模式，可以发起一次启用 swizzle 的 TMA 加载，再执行一次不启用 swizzle 的 TMA 存储，然后检查返回结果。代码比较冗长，因此没有放在这里，但实现应该很直接。
修改代码之前，需要理解 tcgen05.mma 如何解释经过 swizzle 的共享内存。共享内存描述符的第 61-63 位指定 swizzle 模式，但我们仍不确定共享内存应该采用什么布局。回到规范布局一节，可以看到下面这张表。
| Swizzle 模式 | 应用 swizzle 前的规范布局 | 对前一列布局应用的 swizzle |
|---|---|---|
| 无 | ((8,m),(16B,2k)):((1x16B,SBO),(1,LBO)) | Swizzle<0, 4, 3> |
| 32B | ((8,m),(16B,2k)):((2x16B,SBO),(1,16B)) | Swizzle<1, 4, 3> |
| 64B | ((8,m),(16B,2k)):((4x16B,SBO),(1,16B)) | Swizzle<2, 4, 3> |
| 128B | ((8,m),(16B,2k)):((8x16B,SBO),(1,16B)) | Swizzle<3, 4, 3> |
我对 CuTe 布局的了解很有限，但还是试着拆解一下其中的内容。
- 我将
T替换成了16B，觉得这样更清楚。 - 先看 None，也就是不使用 swizzle 的情况，对应我们的 v1 内核。它的形状是
((8,m),(16B,2k))，即冒号前的部分；步长是((1x16B,SBO),(1,LBO))，即冒号后的部分。 ((8,m),(16B,2k))是一个复合元组，可以理解为一个较大的[8*m, 16B*2k]tile，其中包含多个较小的[8, 16B]tile。而这些[8, 16B]tile，正是 Core Matrix！- 注意大小为
8的那个维度的步长，也就是移动到下一行所需的距离。SWIZZLE_NONE的步长是16B，对应我们之前得到的结论：每个8x16Btile 都必须在内存中连续。 - 对于
SWIZZLE_32B，这个步长变成了2x16B，强烈暗示物理布局中存在一个 32 字节宽的单位。对SWIZZLE_64B和SWIZZLE_128B也能作出类似观察！
再次强调，这些布局代数里有 90% 我都不理解，描述时很可能也用了不准确的术语。但我们大致知道，使用 SWIZZLE_32B / SWIZZLE_64B / SWIZZLE_128B，会使某个东西分别变成 32 / 64 / 128 字节宽。它很可能就是 2D TMA tile 的宽度，因为使用 SWIZZLE_128B 要求 TMA 最内层维度为 128 字节。
我对启用 swizzle 时 tcgen05 所需共享内存布局的理解。为了方便观察，图中同时展示了 swizzle 前后的布局。
用文字来说：不使用 swizzle 时，tcgen05 要求每个 8x16B tile 占据连续内存；使用 32B swizzle 时，则要求每个 8x32B tile 占据连续内存，并在每个连续块内部重排 16 字节单元。64B 和 128B swizzle 同理。换句话说，对于 128B swizzle，我们关注的是 8x128B tile。
- 上图没有画出 128B swizzle，因为画起来太繁琐，也太占空间。不过，希望你已经能够在脑海中想象出来。
代码改动很直接。编码 Tensor Map 时，将最内层的两个维度从 8x16B 改为 8x128B，并将 swizzle 设置为 SWIZZLE_128B。
// for 2D TMA
constexpr uint32_t rank = 2;
- uint64_t globalDim[rank] = {8, M};
- uint64_t globalStrides[rank-1] = {K * sizeof(nv_bfloat16)}; // in bytes
- uint32_t boxDim[rank] = {8, BLOCK_M};
+ uint64_t globalDim[rank] = {64, M};
+ uint64_t globalStrides[rank-1] = {K * sizeof(nv_bfloat16)}; // in bytes, unchanged
+ uint32_t boxDim[rank] = {64, BLOCK_M};
// for 3D TMA
constexpr uint32_t rank = 3;
- uint64_t globalDim[rank] = {8, M, K/8};
- uint64_t globalStrides[rank-1] = {K * sizeof(nv_bfloat16), 16}; // in bytes
- uint32_t boxDim[rank] = {8, BLOCK_M, BLOCK_K/8};
+ uint64_t globalDim[rank] = {64, M, K/64};
+ uint64_t globalStrides[rank-1] = {K * sizeof(nv_bfloat16), 128}; // in bytes
+ uint32_t boxDim[rank] = {64, BLOCK_M, BLOCK_K/64};
// for both 2D TMA and 3D TMA
auto err = cuTensorMapEncodeTiled(
...
- CUtensorMapSwizzle::CU_TENSOR_MAP_SWIZZLE_NONE,
+ CUtensorMapSwizzle::CU_TENSOR_MAP_SWIZZLE_128B,
...
);
在内核中，对 TMA 的发起方式作少量调整。布局已经编码在 Tensor Map 中，因此只需要重新计算正确的偏移和循环次数。
// issue TMA
if constexpr (TMAP_3D) {
const int off_k = iter_k * BLOCK_K;
- tma_3d_gmem2smem(A_smem, &A_tmap, 0, off_m, off_k / 8, mbar_addr);
- tma_3d_gmem2smem(B_smem, &B_tmap, 0, off_n, off_k / 8, mbar_addr);
+ tma_3d_gmem2smem(A_smem, &A_tmap, 0, off_m, off_k / 64, mbar_addr);
+ tma_3d_gmem2smem(B_smem, &B_tmap, 0, off_n, off_k / 64, mbar_addr);
} else {
- for (int k = 0; k < BLOCK_K / 8; k++) {
- const int off_k = iter_k * BLOCK_K + k * 8;
- tma_2d_gmem2smem(A_smem + k * BLOCK_M * 16, &A_tmap, off_k, off_m, mbar_addr);
- tma_2d_gmem2smem(B_smem + k * BLOCK_N * 16, &B_tmap, off_k, off_n, mbar_addr);
- }
+ for (int k = 0; k < BLOCK_K / 64; k++) {
+ const int off_k = iter_k * BLOCK_K + k * 64;
+ tma_2d_gmem2smem(A_smem + k * BLOCK_M * 128, &A_tmap, off_k, off_m, mbar_addr);
+ tma_2d_gmem2smem(B_smem + k * BLOCK_N * 128, &B_tmap, off_k, off_n, mbar_addr);
+ }
}
对于 MMA，有两个关键改动。首先是共享内存描述符：(2ULL << 61ULL) 编码 128 字节 swizzle。无需再编码 LBO，因为 PTX 默认它为 1。不过，我甚至都没有尝试理解 swizzle 情况下的 LBO 到底是什么意思，哈哈。
auto make_desc = [](int addr) -> uint64_t {
const int SBO = 8 * 128; // size of the 8x128B tile
return desc_encode(addr) | (desc_encode(SBO) << 32ULL) | (1ULL << 46ULL) | (2ULL << 61ULL);
};
第二个改动更需要动一点脑筋：如何选取正确的共享内存地址。别忘了，数据现在已经被 swizzle 了。以 64B swizzle 为例，因为实在没有足够空间画出 128B 的情况。
使用 64 字节 swizzle 时，共享内存中 MMA tile 的可视化。BLOCK_M 和 MMA_M 本应为 128，即 16 个 8x16B 单位；为了让图更紧凑，这里将它们设为 32，即 4 个 8x16B 单位。
每个 MMA tile 的物理布局看起来相当复杂。如果忽略“1st address”和“2nd address”箭头，就很难弄清如何为这些 tile 正确编码共享内存描述符。回忆一下，我们只能向描述符提供一个共享内存地址。也许最合理的办法，就是只看第一行，然后相信硬件已经接好了其余线路。这就是“1st address”和“2nd address”的来源，而事实证明，这正是正确的理解方式！
实际代码现在有两层嵌套循环：外层在 [BLOCK_M, BLOCK_K] 这个线程块 tile 上，遍历 [BLOCK_M, 128B] 子块，也许可以称为 TMA tile；内层再在 [BLOCK_M, 128B] 上遍历 [BLOCK_M, 32B] 的 MMA tile。
// manually unroll 1st iteration to disable accumulation
{
tcgen05_mma_f16(taddr, make_desc(A_smem), make_desc(B_smem), i_desc, iter_k);
for (int k2 = 1; k2 < 64 / MMA_K; k2++) {
uint64_t a_desc = make_desc(A_smem + k2 * 32);
uint64_t b_desc = make_desc(B_smem + k2 * 32);
tcgen05_mma_f16(taddr, a_desc, b_desc, i_desc, 1);
}
}
// k1 selects the (BLOCK_M, 64) tile.
// k2 selects the (BLOCK_M, 16) tile, whose rows are swizzled.
for (int k1 = 1; k1 < BLOCK_K / 64; k1++)
for (int k2 = 0; k2 < 64 / MMA_K; k2++) {
uint64_t a_desc = make_desc(A_smem + k1 * BLOCK_M * 128 + k2 * 32);
uint64_t b_desc = make_desc(B_smem + k1 * BLOCK_N * 128 + k2 * 32);
tcgen05_mma_f16(taddr, a_desc, b_desc, i_desc, 1);
}
asm volatile("tcgen05.commit.cta_group::1.mbarrier::arrive::one.shared::cluster.b64 [%0];"
:: "r"(mbar_addr) : "memory");
支持 128B swizzle 的改动就这些，完整代码见 matmul_v2.cu。再次运行基准测试。
| 内核名称 | TFLOPS |
|---|---|
| CuBLAS (PyTorch 2.9.1 + CUDA 13) | 1506.74 |
| v1a（基础 tcgen05 + 2D 16B TMA） | 254.62 |
| v1b (3D 16B TMA) | 252.81 |
| v2a (2D 128B TMA) | 681.20 |
| v2b (3D 128B TMA) | 695.43 |
速度大幅提升！比 v1 快了 2.7 倍，尚未加入流水线就达到了 CuBLAS 46% 的速度。我们可以继续优化了，但我还有两点想补充。
我们真的需要理解 swizzle 吗？注意，代码里没有任何手动计算 swizzle 的地方。我们只是在 Tensor Map 编码时设置 CU_TENSOR_MAP_SWIZZLE_128B，并在共享内存描述符中把第 61-63 位设为 2。换句话说，只要 TMA 与 tcgen05.mma 对 swizzle 的实现保持一致，即使硬件换了一种实现方式，代码也不需要改变，并且仍然正确。
- 就个人感受而言，128B swizzle 更像是在使用更宽的 tile，从 16 字节变成 128 字节，而不只是做 swizzle。若想让
tcgen05.mma使用 128B 宽的 tile，就必须启用 128B swizzle。
加速来自消除了 bank 冲突吗？Swizzle 通常被视为避免 bank 冲突的技术，但第一个内核真的存在 bank 冲突吗？回忆一下，第一个内核中的每个 8x16B tile 都连续存放，恰好覆盖全部 32 个 bank！因此，即使是第一个内核，理论上也不应存在 bank 冲突。
- 这个分析假设
tcgen05.mma每次从共享内存中加载一个8x16Btile。众所周知，ldmatrix.x4就是这样工作的，虽然 PTX 文档没有说明，但不能保证tcgen05.mma也采用同样的访问模式。例如，为 AMD MI300 编写矩阵乘法的人就知道，该 GPU 使用另一种访问模式，而且读写的模式还不相同。我们可以用 ncu 验证，但 Modal 不提供 ncu 访问权限。 - 我能想到的一个可能原因很简单：TMA 最内层维度更大时，全局内存加载更快。对 3D TMA 而言，v1 和 v2 的整体形状都是
[BLOCK_M, BLOCK_K]。这进一步说明，TMA 引擎对某些访问模式可能比其他模式更高效。为 TMA 做微基准测试应该是个有趣的项目，也许已经有人做过，只是我不知道。同样，这个解释也可以用 ncu 验证。
流水线
下一步自然是实现流水线。这里先采用“Ampere 风格”：N 级流水线意味着始终有 N 个阶段的全局内存到共享内存加载处于进行中，每个阶段各自拥有一个共享内存缓冲区。整体结构如下。
template <int BLOCK_N, int BLOCK_K, int NUM_STAGES>
__global__
__launch_bounds__(TB_SIZE)
void kernel(
const __grid_constant__ CUtensorMap A_tmap,
const __grid_constant__ CUtensorMap B_tmap,
nv_bfloat16 *C_ptr,
int M, int N, int K
) {
...
// use lambda for convenience.
auto load = [&](int iter_k) {
... // issue TMA here
};
auto compute = [&](int iter_k) {
... // issue tcgen05.mma here
};
// prefetch N-1 stages
for (int stage = 0; stage < NUM_STAGES; stage++)
load(stage);
// main loop, iterate along K dim
for (int iter_k = 0; iter_k < K / BLOCK_K; iter_k++) {
// prefetch the next stage -> N stages in flight now
load(iter_k + NUM_STAGES - 1);
// wait for the current load stage to finish
...
// N-1 load stages in flight now,
// but we are also doing 1 compute stage.
compute(iter_k);
// wait for the current compute stage to finish
// so that the buffer is freed up for the next prefetch.
...
}
}
我们需要能够等待某个指定的 TMA 加载阶段。方法很简单：每个 TMA 阶段使用一个 mbarrier。大部分代码改动没什么特别之处，可以直接查看 matmul_v3.cu。
| 内核名称 | TFLOPS |
|---|---|
| CuBLAS (PyTorch 2.9.1 + CUDA 13) | 1506.74 |
| v2b (3D 128B TMA) | 695.43 |
| v3（流水线） | 939.61 |
这次加速也不错，达到 35%，不过没有上一次那么显著。
Warp 专职分工（Warp specialization）
之前我已经多次遇到 Warp specialization 这个概念。它最初由 CUTLASS 引入，用来编写高性能 Hopper GEMM。思路很简单：既然发起 TMA 和 MMA 各只需要一个线程，那就分别安排一个专职 warp！每个 warp 执行自己的主循环，避免在循环内部反复判断 if (warp_id == 0)。
const int num_iters = K / BLOCK_K;
if (warp_id == 0 && elect_sync()) {
// TMA warp
for (int iter_k = 0; iter_k < num_iters; iter_k++)
...
}
else if (warp_id == 1 && elect_sync()) {
// MMA warp
for (int iter_k = 0; iter_k < num_iters; iter_k++)
...
}
在 Blackwell 上，Hopper 也一样，Tensor Core 相对于程序员编写的线程是异步运行的。因此，我们可以发起多条 tcgen05.mma，而不必等待它们完成就进入下一阶段。不过，仍需小心确保：只有当 MMA 不再使用当前阶段的缓冲区时，TMA 才能开始向其中复制数据。
Ampere 上的 4 级流水线（上）与采用 warp specialization 的 Blackwell 4 级流水线（下）。
为了独立等待不同的 MMA 阶段，我们使用多个 mbarrier 对象，就像之前分别等待各个 TMA 阶段一样。
// set up mbarrier
// we have NUM_STAGES mbars for TMA
// NUM_STAGES mbars for MMA
#pragma nv_diag_suppress static_var_with_dynamic_init
__shared__ uint64_t mbars[NUM_STAGES * 2];
const int tma_mbar_addr = static_cast<int>(__cvta_generic_to_shared(mbars));
const int mma_mbar_addr = tma_mbar_addr + NUM_STAGES * 8;
if (warp_id == 0 && elect_sync()) {
for (int i = 0; i < NUM_STAGES; i++) {
// MMA warp checks the completion of TMA using tma_mbar
// there is only 1 thread issuing TMA, hence init mbar with 1.
mbarrier_init(tma_mbar_addr + i * 8, 1);
// TMA warp checks the completion of MMA using mma_mbar
// there is only 1 thread issuing MMA, hence init mbar with 1.
mbarrier_init(mma_mbar_addr + i * 8, 1);
}
asm volatile("fence.mbarrier_init.release.cluster;"); // visible to async proxy
}
TMA warp 和 MMA warp 的实际代码会选取正确的 mbarrier 来等待和发信号。这部分没什么特别之处，稍后可以查看完整代码。
- 可能需要特别注意的一点是：开始时，TMA 不应该等待 MMA。这是因为在
phase = 0时，共享缓冲区本来就可供 TMA 使用，可以直接开始复制数据。处理方法很简单：将 TMA warp 用来检查 MMA 完成情况的 phase 翻转即可。
// inside the code for TMA warp
// wait for MMA
const int stage_id = iter_k % NUM_STAGES;
mbarrier_wait(mma_mbar_addr + stage_id * 8, phase ^ 1);
- 等待错误的 phase 会造成死锁，因为 TMA 和 MMA 会彼此等待。
- 我最初按照 DeepGEMM 的方式这样实现。不过回头看，更简单的办法是让 TMA warp 和 MMA warp 分别用自己的变量跟踪
phaseparity。这样，在 TMA warp 中初始化mma_phase = 1，在 MMA warp 中初始化tma_phase = 0即可。意图也会更清楚，因为单独一个phase变量在内核的不同位置可能指代不同的事情。
对于 epilogue，我最初使用 __syncthreads() 等待 TMA warp 和 MMA warp 结束，然后再执行结果写回。
// warp specialization
if (warp_id == 0 && elect_sync()) {
// TMA warp
for (int iter_k = 0; iter_k < num_iters; iter_k++)
...
}
else if (warp_id == 1 && elect_sync()) {
// MMA warp
for (int iter_k = 0; iter_k < num_iters; iter_k++)
...
}
// wait for all warps to reach here
__syncthreads();
// epilogue code
...
然而，正确性问题一直出现。仔细检查后，我才意识到，__syncthreads() 并不保证 MMA 已完成，只保证最后一条 tcgen05.mma 已经发起。要正确等待最后一轮 MMA，必须使用 mbarrier。一种方法是计算最后一轮 MMA 对应哪个 mbarrier，以及它当前的 phase。更简单的方法是额外使用一个 mbarrier，并在主循环之后对它执行一次 tcgen05.commit。我选择了后者。
// set up mbarrier
// we have NUM_STAGES mbars for TMA
// NUM_STAGES mbars for MMA
// 1 mbar for mainloop
#pragma nv_diag_suppress static_var_with_dynamic_init
__shared__ uint64_t mbars[NUM_STAGES * 2 + 1];
const int tma_mbar_addr = static_cast<int>(__cvta_generic_to_shared(mbars));
const int mma_mbar_addr = tma_mbar_addr + NUM_STAGES * 8;
const int mainloop_mbar_addr = mma_mbar_addr + NUM_STAGES * 8;
if (warp_id == 0 && elect_sync()) {
for (int i = 0; i < NUM_STAGES; i++) {
mbarrier_init(tma_mbar_addr + i * 8, 1);
mbarrier_init(mma_mbar_addr + i * 8, 1);
}
// epilogue warps check for the completion of mainloop using mainloop_mbar
// there is only 1 thread issuing TMA, hence init mbar with 1.
mbarrier_init(mainloop_mbar_addr, 1);
asm volatile("fence.mbarrier_init.release.cluster;"); // visible to async proxy
}
// other initial kernel setup
...
// warp specialization
if (warp_id == 0 && elect_sync()) {
// TMA warp
for (int iter_k = 0; iter_k < num_iters; iter_k++)
...
}
else if (warp_id == 1 && elect_sync()) {
// MMA warp
for (int iter_k = 0; iter_k < num_iters; iter_k++)
...
// signal when tcgen05 finishes with the main loop
asm volatile("tcgen05.commit.cta_group::1.mbarrier::arrive::one.shared::cluster.b64 [%0];"
:: "r"(mainloop_mbar_addr) : "memory");
}
// wait for mainloop to finish
__syncthreads();
mbarrier_wait(mainloop_mbar_addr, 0); // implied using phase = 0
这里的 __syncthreads() 是可选的。我的考虑是，它能避免另外两个没有负责发起 TMA 或 MMA 的 warp，在最后一条 tcgen05.mma 发起之前，就无谓地在 mbarrier 上自旋。我还觉得，它可能防止 TMA warp 和 MMA warp 内出现分歧，因为 C++ 程序本身没有阻止未被选举的线程继续执行。不过，nvcc 和 ptxas 也许已经插入了必要的保护，也可能这是某种我不了解的 CUDA 语义。总之，这些只是我的猜测，我并没有花精力验证。
matmul_v4.cu 又带来了约 29% 的加速！现在已经相当接近 CuBLAS 了。
| 内核名称 | TFLOPS |
|---|---|
| CuBLAS (PyTorch 2.9.1 + CUDA 13) | 1506.74 |
| v3（流水线） | 939.61 |
| v4（Warp 专职分工） | 1208.83 |
双 SM MMA（2-SM MMA）
Blackwell 还有一个很酷的功能：两个线程块的 Tensor Core 可以协作计算同一个 MMA tile。数据组织方式如下。
双 SM MMA 的数据组织。A0、B0、C0 位于 CTA0，A1、B1、C1 位于 CTA1。
每个 CTA，也就是线程块的另一种说法，提供 A tile 和 B tile 的一半，同时保存输出的一半。MMA_M 最大可以达到 256，是普通单 SM MMA 的两倍，而 BLOCK_M 仍为 128。MMA_N 的上限不变，仍然最大为 256，但现在每个 CTA 只需要保存一半的 B tile。如果让我猜测其工作方式：每个 CTA 的 Tensor Core 仍像往常一样加载本地 A tile，因为计算 C0 不需要 A1，反之亦然；但 B tile 的一半来自本地共享内存，另一半来自 Peer CTA 的共享内存。Peer CTA 是 PTX 文档使用的正式术语。
- 有意思的是，至少据我所知，上面的图在 PTX 文档中既没有出现，也没有得到暗示。但其他资料有所解释，例如 Modular Blackwell 系列的第二篇博客，以及 Colfax 的 Blackwell 文章。
要让两个 SM 协同工作，启动内核时需要启用 Threadblock clusters，也就是线程块集群。
__global__
__cluster_dims__(2, 1, 1)
__launch_bounds__(TB_SIZE)
void kernel(
const __grid_constant__ CUtensorMap A_tmap,
const __grid_constant__ CUtensorMap B_tmap,
nv_bfloat16 *C_ptr,
int M, int N, int K
) {
// CTA rank in a cluster
int cta_rank;
asm volatile("mov.b32 %0, %%cluster_ctarank;" : "=r"(cta_rank));
...
}
要确定当前线程块的 CTA rank，可以直接读取 %cluster_ctarank 寄存器。不过，至少根据我使用双 CTA 集群的经验，两个连续的线程块会组成一个集群。因此，或许直接使用 cta_rank = blockIdx.x % 2 就足够了。当然，也可以启动包含更多 CTA 的较大集群，但我还没找到值得尝试的理由：双 SM MMA 只需要两个 CTA。
在这个双 SM MMA 内核中，只有一个 CTA 发起 MMA。因此，同步结构如下。
双 SM MMA 设计中的同步模式。只有 CTA0 发起 MMA。为使图示简洁，省略了 TMA 通过 MMA mbarrier 等待 MMA 的路径。
可以看到，两个 CTA 的 TMA 都向 CTA0 的 TMA mbarrier 报告完成进度。这样，负责为两个 CTA 发起 MMA 的 CTA0 MMA warp，只用自己的本地 mbarrier，就能等待两边的 TMA 都完成。对应的指令修改如下。
// clear the cluster rank bit of shared memory address
// https://github.com/NVIDIA/cutlass/blob/v4.3.1/include/cute/arch/copy_sm100_tma.hpp#L113-L115
- const int mbar_addr = tma_mbar_addr + stage_id * 8;
+ const int mbar_addr = (tma_mbar_addr + stage_id * 8) & 0xFEFFFFFF; // this is on CTA0
// change to .shared::cluster
- asm volatile("mbarrier.arrive.expect_tx.release.cta.shared::cta.b64 _, [%0], %1;"
+ asm volatile("mbarrier.arrive.expect_tx.release.cta.shared::cluster.b64 _, [%0], %1;"
:: "r"(mbar_addr), "r"(A_size + B_size) : "memory");
- 发起 TMA 的方式没有大改，因为每个 CTA 仍然将数据加载到自己的共享内存。变化只是将进度报告给哪个
mbarrier。对于 B，每个 CTA 只加载一半的 B tile。 - 严格来说，应该用 mapa 指令，把本地共享内存地址映射到另一个 CTA 的地址。不过，我在 CUTLASS 代码中找到了这个位掩码技巧，于是直接照用了。
如果按内核执行顺序讲，现在应该讨论 MMA 发起代码的变化。但这一部分值得单独展开，所以先处理其他细节。上图中，CTA0 的 MMA warp 会通知两个 CTA 中的 mainloop mbarrier，让它们跟踪 MMA 的完成情况。这称为 multicast，也就是把同一条信息发送到多个目标。虽然图中因空间有限没有画出，CTA0 MMA 也会向两个 CTA 中的 MMA mbarrier 多播完成信号。
- asm volatile("tcgen05.commit.cta_group::1.mbarrier::arrive::one.shared::cluster.b64 [%0];"
- :: "r"(mma_mbar_addr + stage_id * 8) : "memory");
+ constexpr int16_t cta_mask = (1 << 2) - 1; // 0b11 in binary
+ asm volatile("tcgen05.commit.cta_group::2.mbarrier::arrive::one.shared::cluster.multicast::cluster.b64 [%0], %1;"
+ :: "r"(mma_mbar_addr + stage_id * 8), "h"(cta_mask) : "memory");
- 一个自然的问题是：指令怎么知道远端共享内存地址？好在 PTX 文档对此给出了解释，可以查看
.cta_group::2相关段落。
mbarrier 信号会被多播到每个目标 CTA 共享内存中与mbar相同的偏移位置。
- 根据前面从 CUTLASS 借来的技巧，即
& 0xFEFFFFFF，我们知道共享内存地址中有一个位域，用于表明地址指向远端区域。因此，硬件很可能遍历cta_mask，并设置相应位域来得到远端地址；也可能它只查看部分低位。 - 由此产生一个重要要求：不同 cluster rank 中，共享内存对象的布局必须完全一致。即便 CTA1 不使用 TMA
mbarrier，也不能将这块内存挪作他用，因为那可能改变其他对象的布局。
再回到发起 MMA 的问题。双 SM MMA 由 .cta_group::2 修饰符表示，因此只需要调整指令和共享内存描述符。指令描述符现在编码一个更大的 tile：MMA_M = 256，而 MMA_N 可调。共享内存描述符一开始让我困惑：输入数据分布在两个 CTA 中，该如何正确编码？回忆一下，每个共享内存描述符只能接收一个地址，而 tcgen05.mma 对 A 和 B 也各只接收一个描述符，不可能显式指定分布在两边的 A、B 半块。
- 对于 A 和 B 应有的共享内存布局，以及如何为 MMA 编码或选择这些布局，PTX 文档说明得很少，或者是我没找到正确章节。这让我想起之前被 LBO 和 SBO 绕晕的经历。我提出过各种假设：也许要在不同 CTA rank 上复制完整的 B，这样每边都能拿到全部数据，但那又有什么意义？也许要手动用远端共享内存地址发起 MMA，但这也不可能，因为共享内存描述符只保留地址的最低 18 位。这些猜测当然都不对。
幸运的是，GPU-MODE Discord 上的 firadeoclus 帮我澄清了这一点。他确认，只需要使用本地共享内存地址，硬件就会从远端共享内存中相同偏移的位置取数据。这与前面带 multicast 的 tcgen05.commit 类似，也进一步说明：不同 cluster rank 中，共享内存对象的布局必须相同。
最终，发起 MMA 的代码其实没有太大变化，因为构造共享内存描述符时，仍然使用本地缓冲区。还有一些不太容易自然插入叙述的小细节：
- 同一内核中的
tcgen05指令必须统一使用.cta_group::1或统一使用.cta_group::2。因此，上面没有提到的其他tcgen05指令，例如tcgen05.alloc，也必须改用.cta_group::2。 - 在 cluster 作用域内，与
__syncthreads()对应的是barrier.cluster.arrive.release.aligned和barrier.cluster.wait.acquire.aligned这一对指令。它们应在mbarrier和 Tensor Memory 初始化后，以及 Tensor Memory 释放前使用。实际上，我在这个内核释放 Tensor Memory 时没有使用 cluster barrier，正确性检查也通过了，但这确实引入了竞态条件。 - 从本节开头的数据组织图可以看出，同一个集群的两个 CTA 沿 M 维排列。因此，需要调整 block ID 的映射。注意，这并不是唯一可行的安排方式。
// bid runs along N-mode first
- const int bid_m = bid / grid_n;
- const int bid_n = bid % grid_n;
// bid must run along M-mode first so that .cta_group::2 works correctly
+ constexpr int GROUP_M = 2;
+ const int bid_m = bid / (grid_n * GROUP_M) * GROUP_M + (bid % GROUP_M);
+ const int bid_n = (bid / GROUP_M) % grid_n;
完整实现见 matmul_v5。坦白说，只有 8% 的加速有点令人失望。
| 内核名称 | TFLOPS |
|---|---|
| CuBLAS (PyTorch 2.9.1 + CUDA 13) | 1506.74 |
| v4（Warp 专职分工） | 1208.83 |
| v5 (2-SM MMA) | 1302.29 |
持久化内核：静态调度
到目前为止，我们其实一直在盲目优化：没有做性能剖析，也没有收集指标来定位瓶颈。现在该花些精力剖析当前内核了。遗憾的是，Modal 不提供 ncu 访问权限。不过，我们还有另一招：内核内部性能剖析（Intra-kernel profiling）。
我以前写过这种技术，并在 AMD Distributed 竞赛中使用过。思路很简单：读取时钟寄存器，记录内核中各类事件的开始和结束时间，然后将数据转换成 Chrome trace，用 UI Perfetto 可视化。这篇博客已经很长了，就不再展开。内核中的用法见 profiler.h 和 matmul_v5.cu，主机端导出见 main.py#L45。
对采用 warp specialization 的双 SM 内核，可以得到下面这份 Chrome trace。

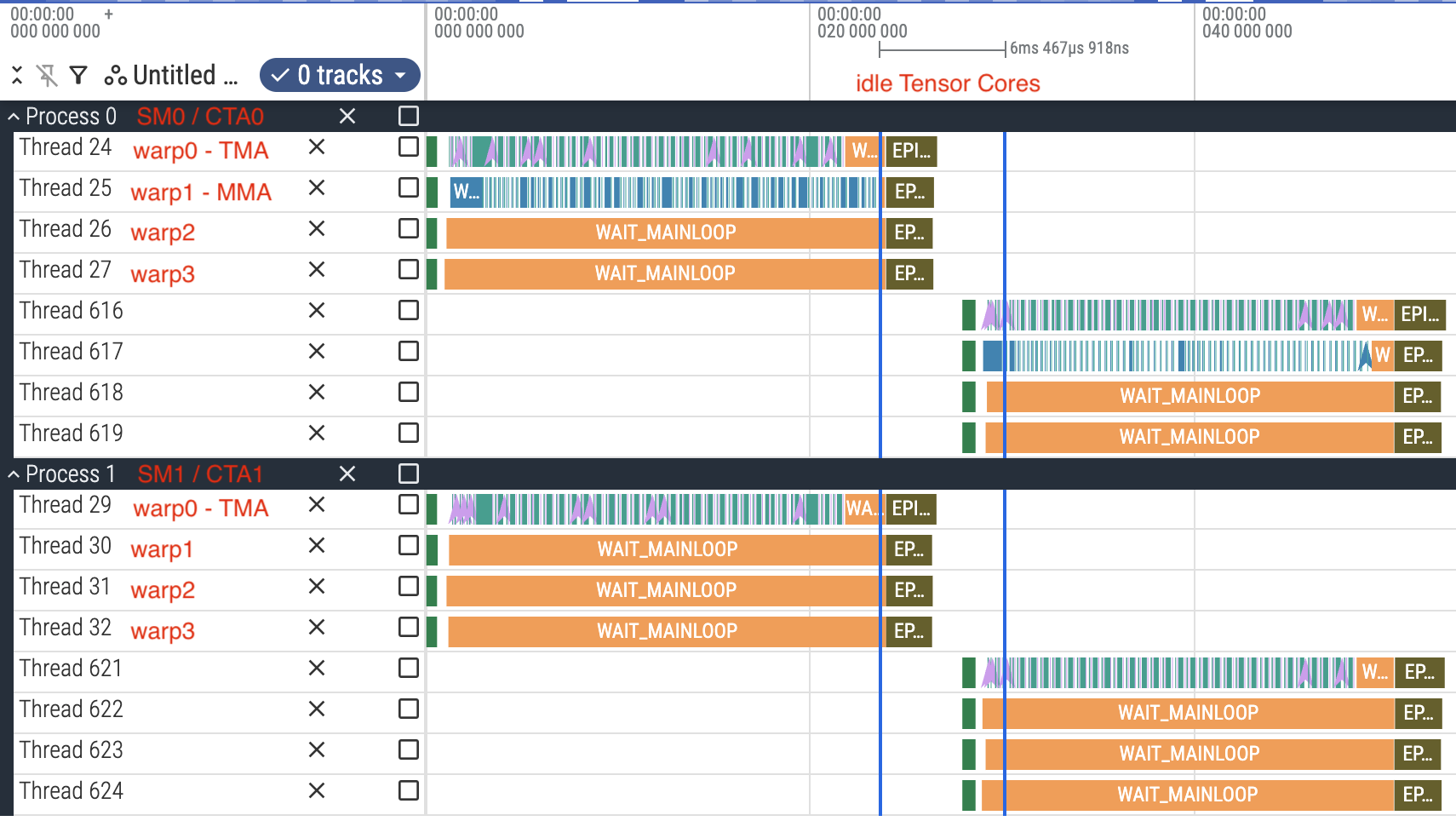

v5 内核的内部性能剖析。来源：profile_v5.json.gz。
- 可以通过图注中的链接下载 Chrome trace，再用 https://ui.perfetto.dev/ 交互式查看。
很明显，epilogue 和新线程块的初始设置占据了相当一部分内核运行时间，妨碍了 Tensor Core 利用率：执行 epilogue 时，Tensor Core 处于空闲状态。典型解决方案是持久化内核（Persistent kernel）：只启动 148 个线程块，等于 Modal B200 上的 SM 数量；每个线程块依次处理多个输出 tile，而不是一个线程块只处理一个输出 tile。这样做有两个好处：
- 整个内核运行期间，每个 SM 只需初始化一次，而不必为每个输出 tile 都初始化一次。
- 让 epilogue 与 TMA、MMA 重叠：当 epilogue warp 执行 tmem->rmem、数据类型转换和 rmem->gmem 时，TMA warp 与 MMA warp 可以继续处理下一个输出 tile。
和之前一样，我们使用 mbarrier 正确协调各个 warp。继续之前，先回顾 TMA<->MMA 的同步设计：使用两组 mbarrier，分别向两个方向传递共享缓冲区所有权的状态。从某种意义上说，这就是环形缓冲区，或者环形队列：TMA 向队列放入新数据，MMA 消费这些数据，并在使用后释放资源。
这个思路也可以扩展到当前的 mainloop->epilogue 同步。现在需要协调的是 Tensor Memory 缓冲区：mainloop 是生产者，epilogue 是消费者。也许不对 Tensor Memory 使用双缓冲也行，让下一个输出 tile 的 MMA 等待上一个 tile 的 epilogue 完成即可。但考虑到 Tensor Memory 空间很充裕，共有 512 列，而 BLOCK_N 最大只有 256，我还是决定使用双缓冲。
- 严格来说，这里的生产者是 MMA warp，但我更愿意称它为 mainloop。第一，这组生产者与消费者的运行频率不同，是按输出 tile，而不是按输入 tile 协作；第二，我希望清楚地区分这两组生产者与消费者。
整体设计如下。
if (warp_id == 0 && elect_sync()) {
// TMA warp
// iterate over output tiles
for (int this_bid = bid; this_bid < num_tiles; this_bid += num_bids) {
// mainloop: iterate along K-dim
for (int iter_k = 0; iter_k < num_iters; iter_k++) {
// wait for MMA of the current shared buffer
...
// issue TMA (producer for TMA<->MMA pair)
...
// signal TMA done
...
}
}
}
else if (cta_rank == 0 && warp_id == 1 && elect_sync()) {
// MMA warp (CTA0 only)
// iterate over output tiles
for (int this_bid = bid; this_bid < num_tiles; this_bid += num_bids) {
// wait for epilogue of the current tmem buffer
...
// mainloop: iterate along K-dim
// (producer for mainloop<->epilogue pair)
for (int iter_k = 0; iter_k < num_iters; iter_k++) {
// wait for TMA of the current shared buffer
...
// issue MMA (consumer of the TMA<->MMA pair)
...
// signal MMA done
...
}
// signal mainloop done
...
}
}
else if (warp_id >= 2) {
// epilogue warps
// iterate over output tiles
for (int this_bid = bid; this_bid < num_tiles; this_bid += num_bids) {
// wait for mainloop of the current tmem buffer
...
// perform epilogue (consumer of the mainloop<->epilogue pair)
...
// signal epilogue done
...
}
}
- 两组生产者与消费者分别是 TMA<->MMA 和 mainloop<->epilogue。它们采用相同的同步机制，也就是
mbarrier，但传递数据所用的缓冲区类型不同：前者用共享内存，后者用 Tensor Memory。 - 复杂度增加了，因为 MMA warp 需要同时协调 TMA<->MMA 和 mainloop<->epilogue 两组关系，细节也更容易出错。例如，现在不能再用
stage_id = iter_k % NUM_STAGES来选择主循环中的共享内存缓冲区，因为 TMA 和 MMA 的状态需要跨输出 tile 持续推进。务必留意这些细节。 - 注意，现在有了专职 epilogue warp，而不再复用 TMA warp 和 MMA warp 来执行 epilogue。这是必要的，因为 epilogue 必须能独立于 TMA 和 MMA 运行。因此，内核总共需要 6 个 warp：1 个负责 TMA，1 个负责 MMA，4 个负责 epilogue。别忘了，至少需要 4 个 epilogue warp 才能访问完整的 Tensor Memory。
matmul_v6.cu 带来了下面这张漂亮的时间线。

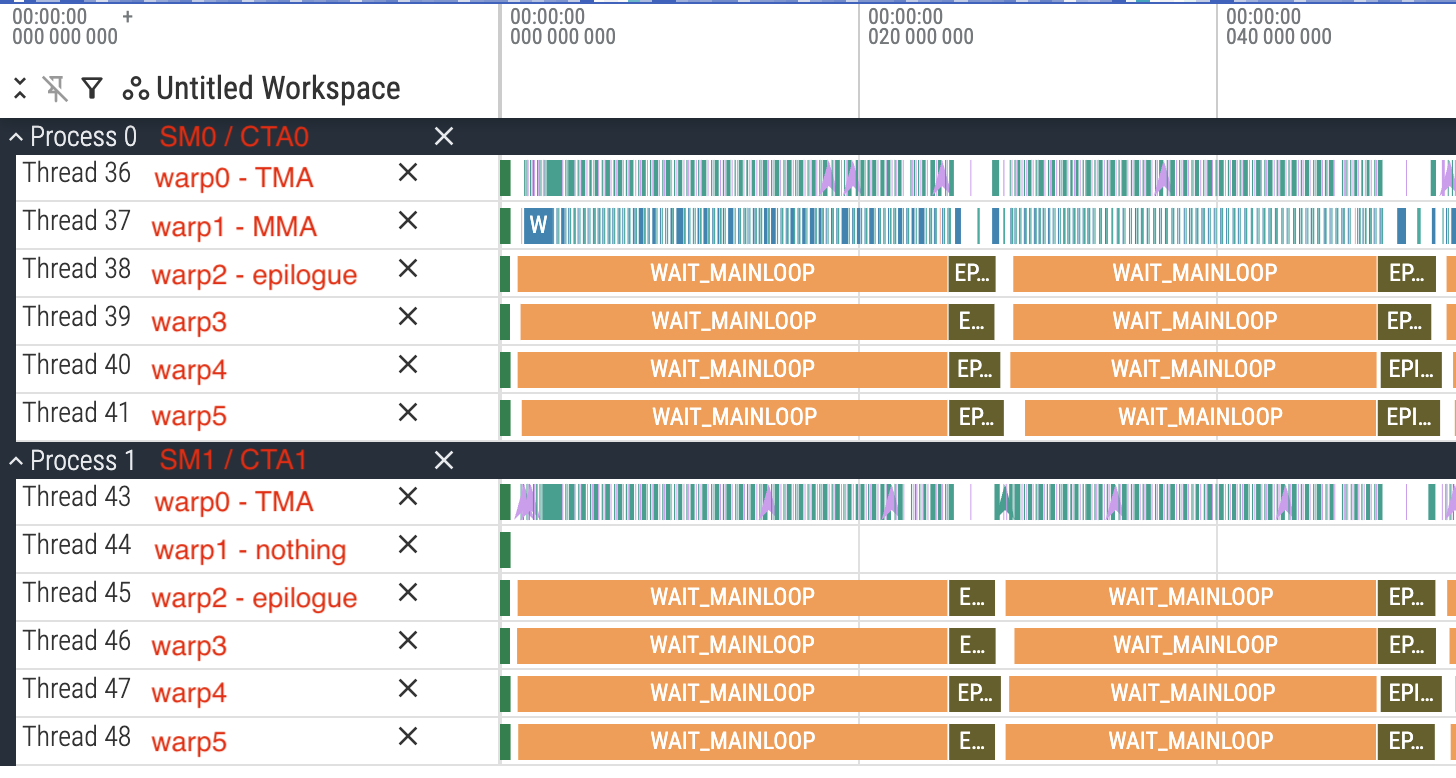

v6 内核的内部性能剖析。来源：profile_v5.json.gz。
从上面的 trace 看，epilogue 与 TMA/MMA 的重叠还不完美，也许是剖析器本身带来的影响，但 TMA 和 Tensor Core 的空闲时间已经显著减少。最终，我们达到了 CuBLAS 98% 的速度！
| 内核名称 | TFLOPS |
|---|---|
| CuBLAS (PyTorch 2.9.1 + CUDA 13) | 1506.74 |
| v5 (2-SM MMA) | 1302.29 |
| v6（持久化内核，静态调度） | 1475.93 |
结束语
回顾一下各轮迭代。
| 内核名称 | TFLOPS |
|---|---|
| CuBLAS (PyTorch 2.9.1 + CUDA 13) | 1506.74 |
| v1a（基础 tcgen05 + 2D 16B TMA） | 254.62 |
| v1b (3D 16B TMA) | 252.81 |
| v2a (2D 128B TMA) | 681.20 |
| v2b (3D 128B TMA) | 695.43 |
| v3（流水线） | 939.61 |
| v4（Warp 专职分工） | 1208.83 |
| v5 (2-SM MMA) | 1302.29 |
| v6（持久化内核，静态调度） | 1475.93 |
我们还没能超过 CuBLAS，但这本来就不是这次探索的目标。我只是想理解 tcgen05 的基础用法，以及稍微进阶一点的用法，这一点已经做到了。如果再加几个技巧后能超过 CuBLAS，我也不会惊讶。毕竟，我们甚至还没有加入用于改善 L2 利用率的 threadblock swizzle，也没有使用 Blackwell 的 Cluster Launch Control。这就留给有兴趣的读者作为练习吧。
最后也记录一些个人观察。得益于专用硬件及对应指令，我确实觉得 Blackwell 的 Tensor Core 编程比前几代更容易。一旦大致知道获得高算力需要满足什么条件，设计空间其实比较有限。多数时候可以在 tile 层面思考，而不是线程层面。因此，除了 epilogue 中一点简单的地址计算，基本不需要为了各线程的地址大费脑筋；甚至连 swizzle 都不需要自己计算！不过，我认为将 tcgen05 与 CUDA Core 操作混合时，例如 attention，可能会遇到一些挑战，因为 generic proxy 与 async proxy 之间的同步很可能代价不低。Flash Attention 4 应该是值得研究的案例。
最后，感谢以下项目与资料：
- DeepGEMM：它是我设计内核结构和使用某些 PTX 指令时的主要参考。我相信知乎上一定有解释这个代码库的文章，只是我还不知道在哪里。
- Modular Blackwell 系列：它补充解释了许多
tcgen05重要概念，而这些说明在其他资料中有所缺失。
